告别变焦虚焦！索尼 PXW-Z380 为什么需要定期校准后焦？

在日常快节奏的影视录制、新闻外拍、赛事转播或活动直播中，您是否曾遇到过这样的困扰：摄像机长焦端对焦清晰后，推拉变焦到广角端画面却变虚了？或者广角对准后，推到长焦特写焦点又跑了？

如果在变焦操作期间出现对焦偏移、画面不实的情况，很多摄像师会怀疑是“摄像机坏了”、“镜头坏了”。但事实并非如此！这并非设备故障，而是由于镜头的法兰焦距（Flange Back，俗称后焦）发生了微小偏离。

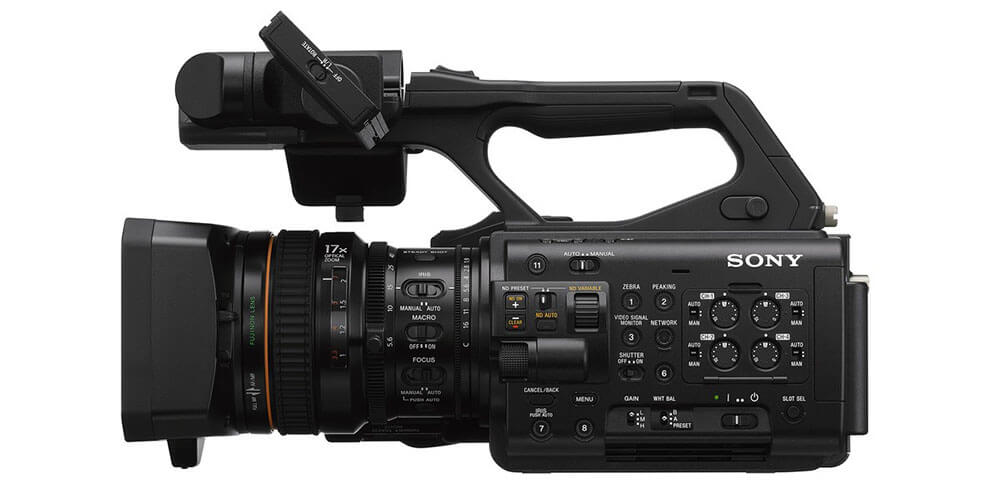

索尼 PXW-Z380 拥有兼具优异画质与微距创作能力的精密光学结构。理解其光学原理，像对待爱车定期保养一样做好日常校准，保证画面在全焦段下的出色锐度。

深度解析：为什么建议每 3 个月定期校准后焦？

为什么有些单片传感器的消费级设备很少需要校准，而 PXW-Z380 这样的广播级专业机型建议每约 3 个月进行一次后焦校准？这正是由其精密的光学设计决定的：

1. 微距（Macro）拍摄功能与“可动后组镜片”

为了满足用户在新闻特写、自然生态或产品近景拍摄中强大的微距对焦能力，PXW-Z380 的镜头后组镜片并非机械锁死、完全固定的结构，而是具备精密位移调节能力的可动镜组。这种设计赋予了镜头非常宽广的对焦范围与创作自由度。

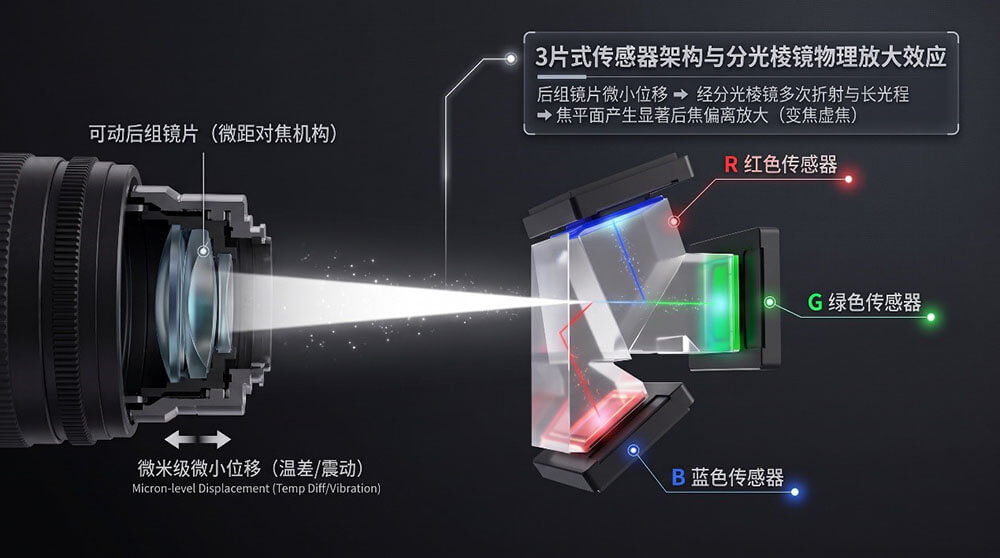

2. 3 片式传感器架构与“分光棱镜”的物理放大效应

PXW-Z380 采用广播级 3 片式图像传感器（3-CMOS）架构。入射光线经过镜头后，需通过内部精密的高精度分光棱镜分别投射到 R、G、B 三块独立的传感器上。

• 微小位移的放大效应：由于分光棱镜复杂的光路折射特性，后组可动镜片哪怕因环境温差、机械震动产生极其轻微的微米级偏移，经过棱镜光路折射后都会在焦平面上产生明显的后焦偏离放大效应，从而表现为变焦过程中的焦点漂移。

3. 这并非设备故障，而是“专业级光学系统的定期保养”

正如高性能跑车需要定期进行四轮定位与机械保养一样，PXW-Z380 的后焦调整是可动微距镜组 + 3 传感器分光棱镜这一专业级光学架构下的正常设计特性。定期校准不仅不是设备缺陷，更是保障全焦段 4K 超高清画质锐利呈现的必要专业操作！

建议的校准周期与时机

索尼（中国）产品经理建议在以下场景与周期下对 PXW-Z380 进行后焦（法兰距）校准：

1. 常规例行维护：建议每 3 个月左右进行一次常规校准；

2. 季节剧烈温差更替：从炎热夏季转入寒冷冬季，或从干燥地区进入高热高湿地区时；

3. 长途设备转场与颠簸后：设备经过长途车载运输、机动跟拍剧烈颠簸后；

4. 重大转播与拍摄任务前：在执行大型直播、重要赛事转播前，作为标准开工检查流程执行。

索尼官方专用法兰距调整图表下载与打印

进行后焦调整前，可免费下载索尼官方提供的专用法兰距调整测试图表（Flange Focal Distance Adjustment Chart）。

• 官方专用图表下载网址：

• 图表打印规范：

1. 请以 A3 纸张大小 打印；

3. 打印确保线条浓密黑亮、无重影，纸张平整无卷边。

2. 打印比例必须选择 100%；

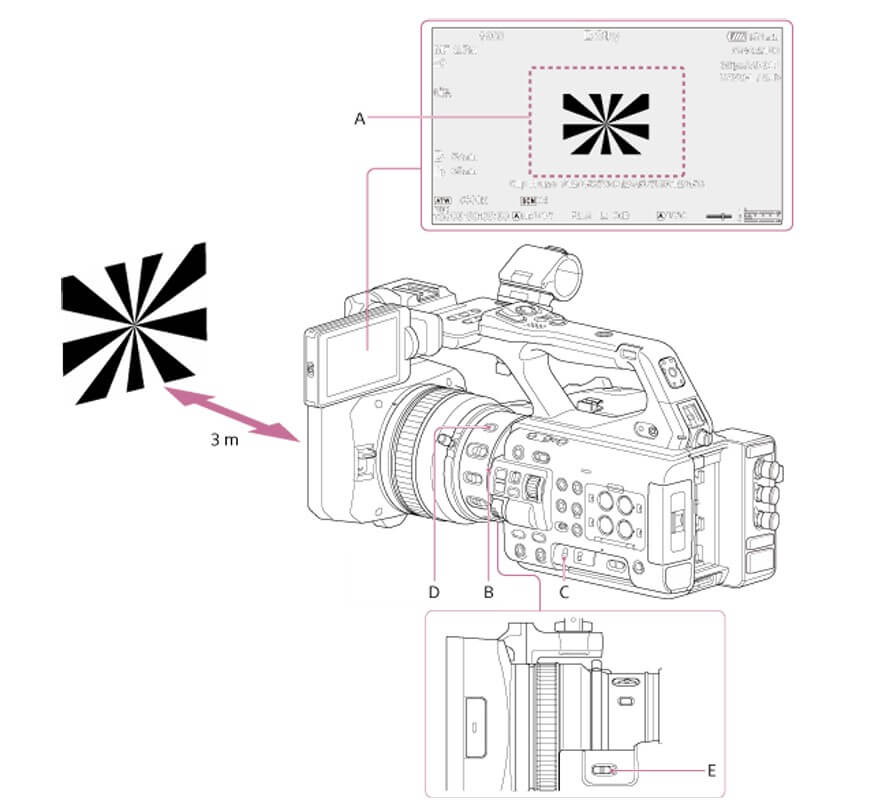

测试图表与环境条件示意

自动法兰距（Auto FB）调整实操演示视频

为了让用户们更直观地掌握现场环境布置与校准逻辑，我们特地准备了实操演示视频供大家参考：

PXW-Z280V自动后焦距调整功能解析

【PXW-Z280V自动法兰距（Auto FB）校准实操演示视频】

提示：

本视频虽以经典机型 PXW-Z280V 为例进行演示，两款机型的菜单系统与按键层级略有差异，但核心校准原理、现场环境要求（如保持约 3 米物距、A3 图表、均匀光照）以及物理开关设置（光圈全开、增益 0dB、防抖关闭等）完全相同。PXW-Z380 用户完全可参照视频中的环境架设与流程细节进行操作。

PXW-Z380 自动法兰距（Auto FB Adjust）操作步骤详解

1. 调整准备工作

1. 放置机身：将摄像机放置在水平表面（或稳固三脚架）上。如果安装了转换镜头或其他外接附件，请将其取下；

2. 架设图表与距离：将打印好的 A3 图表粘贴在平整墙面上，放置在约 3 米（3 m）远的地方；

3. 构图对准：

o 先将变焦设为长焦端拍摄该图表，使图表的中心精准位于屏幕中心位置；

o 再将变焦设为广角端，确保屏幕中心附近（虚线区域内）不会出现与图表距离不同的其他被摄体；

4. 机身硬件开关设置（将变焦设为广角端后进行以下设置）：

o IRIS 环：设为 F1.9（完全打开）

o GAIN 开关：位置设为 0 dB

o STEADY SHOT 按钮：设为关

o 变焦伺服开关：设为 SERVO

5. 机身完整菜单设置：

o [项目] → [录制格式] → [频率]：设为 59.94 或 50

o [项目] → [录制格式] → [视频格式]：设为 3840×2160P

o [拍摄] → [S&Q Motion] → [设置]：设为 [关]

6. 亮度控制：使用现场照明和 ND 滤镜调整亮度，使图像在整个变焦范围内都具备合适的亮度。

2. 运行自动调整

1. 在全部菜单中，依次选择 [技术] → [镜头] → [自动FB调整] → [执行] ；

2. 查看屏幕说明，并在确认屏幕上选择 [执行] ；

3. 摄像机将自动运行校准，调整过程中切勿触摸摄像机；

4. 屏幕提示完成后即校准成功。（如需中途退出，可选择屏幕显示的 [取消]）。

若屏幕弹出失败提示，请检查：

① 图表表面亮度是否合适（过亮或过暗均会中止调整）；

② 图表距离是否过近或过远（需保持约 3 米）；

③ 准备工作步骤与开关设置是否完全正确；

④ 屏幕画面内是否出现了灯光之类的高亮度被摄体。

像顶级赛车需要定期调校悬挂与轮胎，高素质的 3 片式广播级摄像机同样需要定期进行法兰距维护。只需短短 3 分钟，即可消除后顾之忧，让您的索尼 PXW-Z380 无论在广角推拉还是微距特写中，都能持续输出令人惊艳的锐利画质！
