摄像机一致性调整标准流程参考指南

第一章：导论与核心理念

1.1 前言

在专业影视制作中，多机位拍摄已成为常态。然而，不同品牌、型号的摄像机（甚至同型号不同个体）之间，由于元器件差异、光学系统特性、以及信号处理算法等的不同，会导致画面在亮度、色彩、对比度等主观感受上产生肉眼可见的差异。实现多机位图像的高度统一，即“一致性”，是保障节目专业性和艺术效果的基础。

本指南旨在为视频工程师提供一套系统、科学的摄像机一致性调整方法。通过将理论、实战经验与索尼专业设备技术参数、标准测试卡以及专业监看、测量等设备相结合，我们梳理了一套从基础校准到高级色彩调校的完整工作流程。

1.2 核心理念：“先准，再一致”

本指南的核心指导原则是 “先准，再一致”。

● “先准”：指单台摄像机的色彩还原必须足够精准，例如符合国际电信联盟（ITU）的技术标准（如ITU-R BT.709）。这是所有后续调整的基石。如果一个摄像机本身的色域、白平衡或伽玛（Gamma）曲线等就是错误或者不标准的，那么无论后续如何匹配，都无法获得正确、统一的图像。

● “再一致”：在“准”的基础上，通过精细的调整手段，实现多机位（包括不同型号摄像机）之间图像的高度统一。这不仅仅是技术参数的匹配，更是为了满足制作人在艺术创作上对画面统一性的要求。

1.3 应用场景

本指南适用于以下典型场景：

● 演播室多机位节目制作（新闻、访谈、综艺、电竞等）

● 转播车（OBVAN）、现场节目制作（EFP）大型体育、时政、娱乐等赛事转播制作

● 电子新闻采集（ENG）与多机位外景拍摄

● HDR/SDR混合制作流程等

第二章：基础理论与核心技术原理

为了充分理解本指南涉及到的具体工作流程和参数信息，进行有效的摄像机调整，必须首先理解与图像相关的核心技术与基本概念。

2.1 色彩与视觉基础

2.1.1 光与颜色

摄像机与人眼不同，不能自动适应环境光源。光源的“色温”（单位：开尔文，K）决定了其光谱特征。例如，白炽灯（约3200K）呈偏暖色，而日光（约5600K）呈偏冷色等。摄像机需要调整以“校正”这种差异，从而使白色物体在任何光线下都正确显示为白色。

2.1.2 人眼视错觉与挑战

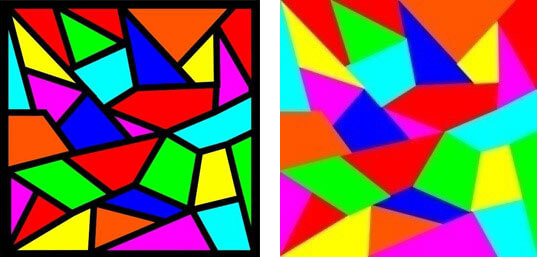

人眼的视觉感知是主观的，且容易受到相邻区域的干扰（例如明暗对比产生的视错觉）。因此，单纯依靠人眼判断色彩是不精确的，必须依赖示波器等客观测量工具。

2.2 伽玛（Gamma）与动态范围

2.2.1 伽马概述

简单来说，伽玛是描述视频信号亮度与显示亮度之间关系的非线性曲线。

● 历史原因：阴极射线管（CRT）显示器具有固有的“指数”特性（约2.2）。为了补偿这一特性，摄像机需要对信号进行反指数处理（约0.45），这一过程称为伽玛校正。因此，拍摄伽玛（OETF，光电转换函数）与显示伽玛（EOTF，电光转换函数）为互补曲线，才能实现线性传输。

● 被动到主动的转变：尽管伽玛最初是为了补偿CRT的物理特性，但是它实际上可以高效利用宝贵的信号资源。拍摄时的“对数”压缩（OETF）将高动态范围场景压缩到有限信号电平中，而显示时的“指数”扩展（EOTF）则还原了丰富的暗部与亮部细节，同时“物理上”提升了信噪比。这与电影胶片（拍摄用低反差负片，放映用高反差正片）的原理异曲同工。

2.2.2 动态范围与拐点

● 动态范围：指摄像机或视频信号能记录的最亮与最暗细节的比例。

● 拐点：以SDR为例，摄像机在信号接近100%时（高清一般默认值为95%），会采用一个更缓的斜率来压缩超过100%的高光信息，这个起始点就是拐点。这样可以在有限的电平范围内记录更宽的高光动态范围，但会牺牲高光区域的对比度、饱和度和细节。（摄像机有相应参数可以补偿）

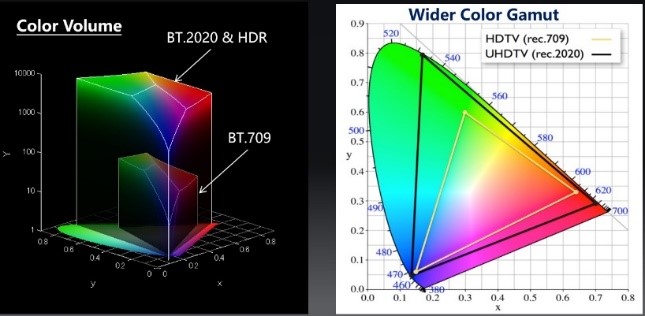

2.3 色域（Color Gamut）

色域通常是指记录或显示设备所能表现的色彩范围的总和

● BT.709：高清电视标准，是所有SDR制作的基准色域。

● BT.2020：超高清标准，色域比BT.709大很多，是HDR制作的容器，可以容纳更丰富的色彩。

一致性调整的核心：多机位调整的根本目的是让所有摄像机捕捉到的画面落入同一个目标色域（通常是BT.709或BT.2020），在此基础上再进行精细化调整，使不同摄像机图像在亮度波形和色矢量波形上表现出相同的特性。

第三章：准备工作与环境设置

3.1 设备预热与状态检查

1. 开机预热：所有摄像机和灯光系统需预热至少15分钟，确保光电组件及相关电路达到稳定且准确的工作状态。

2. 初始开关归零：检查相关摄像机的RCP（遥控控制面板），将White、Black（Flare）的R/G/B等旋钮位置归零。

3. 镜头检查：确认镜头通讯正常，无物理损伤、污渍等。

4. 场景文件备份：确认所有讯道功能正常，并保存之前设置以备恢复。

3.2 环境与布光

● 真实还原：使用节目实际录制时的布光和场景进行校准。注意背景屏、侧屏对人物面部的影响，酌情开启或关闭。综艺类等有电脑色灯的情况，仅保留面光或追光。

● 均匀照明：调整灯光，确保用于校准的测试卡表面光照均匀。不均匀的光照会导致波形监视器上的灰度X曲线变形，影响校准的准确性。

● 将各讯道置于节目实际录制状态的精确位置。（有必要的话贴地标）摇臂等特殊机位要确认其核心拍摄区域范围

3.3 基准示波器、监视器校准

必须使用专业波形监视器和专业技术监视器（如BVM-HX3110等）作为调整依据。相关设备需经过校准，确保其色彩还原和参数的准确性。这些是所有视觉调整的标尺。

第四章：基础调整三部曲（奠定“准”的基础）

注意：本章节涉及的具体操作将以系统摄像机为例

工具： RCP（遥控控制面板）、标准灰卡或白卡、技术监视器、波形监视器

第一步：初始化 (STANDARD)

1. 目的：将所有PAINT菜单（或等效设置）中的图像关联参数恢复至出厂默认状态。这里有一个比喻：准确的初始化相当于把摄像机恢复成“白纸一张”，在此基础上再去做后续调整才会让多机位有一个准确一致的基础。（如果摄像机默认值偏差较大，可以先恢复或加载一个已知正确的参考文件（Reference File）作为调整起点。）

2. 操作：按下RCP面板上绿色的“STANDARD”按钮，该按钮会亮起3-5秒后自动熄灭，代表初始化过程完成。

第二步：自动黑平衡 (Auto Black Balance)

1. 目的：确保R、G、B三个通道在全黑（无光输入）时输出电平一致。这是获得正确白平衡还原和色彩精度的“零基准”。

2. 操作：盖上镜头盖或关闭光圈，按下RCP面板上红色的“BLACK”按键，执行自动黑平衡（ABB），等待自动调整过程结束即可。

3. 注意：必须要做黑平衡的几种情况：

o 首次开机或长时间未使用。

o 环境温度发生较大变化时。

o 改变增益（Gain）设置后。

o 更换镜头或摄像机内部组件后。

第三步：自动白平衡 (Auto White Balance)

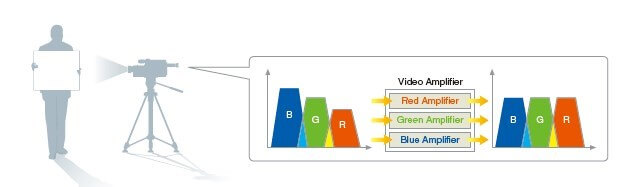

1. 目的：确保在任何光源下，拍摄标准白色物体时，R、G、B三个通道输出电平相等（1:1:1），使白色还原正确。

2. 操作：

o 以尽量接近实际拍摄物理色温为依据，选择合适的色温转换滤光片（CC片）或电子色温档位

o 将白平衡卡或灰卡的白色区域置于实际拍摄环境下，通过镜头变焦使其充满全屏。若无法充满全屏时，最低要求是：白色物体的面积大于屏幕面积的10%，但此时白色物体需要位于屏幕的几何中心，且白色物体之外不得有比白色物体亮度更高的物体出现。

o 波形确认：以SDR为例，将摄像头对准测试卡，调整光圈等亮度相关参数，使白色块的电平达到 100% (700mV)。（建议关闭拐点以便使电平更加精确的到达700mV，后续白平衡调整结束后再将拐点打开）

o 按下RCP面板上的红色的“WHITE”按键，等待自动调整过程结束即可

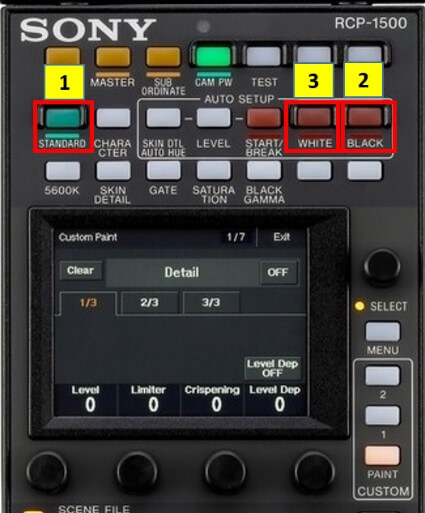

基本调整三部曲对应RCP(遥控控制面板)的按钮位置及顺序示意图

● 完成“基础调整三部曲”后，若调整时间有限，可根据节目实际需求，仅有选择性的去选做第4步─预制矩阵（如709）的开启或关闭即可。

注意：

● 不同类型/型号摄像机在恢复出厂设置后，默认矩阵开关状态不同。

● 先正确完成白平衡后，再选择开启相应预制矩阵功能。因为白平衡是基础还原校正，预制矩阵是在此基础上对色彩进行的整体色彩空间的准确映射。

● 进行多机位一致性确认（通过技监、波监、切换台wipe功能等配合确认；利用色卡+人脸双重确认）

● 注意多机位（不同光比）主黑电平的确认、个别机位色温微调（推荐）或R\B分路微调（G路尽量不动）

● 注意灯光、负增益、光圈、快门、景深、镜头最佳成像范围等的相互关系，根据实际要求选择性调整

经过上述基础调整，可以使大部分同型号摄像机的一致性达到一个比较理想的状态。但如果是不同型号甚至不同品牌的摄像机呢？或者是我们希望即使在同种型号摄像机之间，可以达到更加精准的颜色控制和一致性匹配以及有个性化的颜色调整方案的需求等，那就需要我们进行进阶色彩调整了。

第五章：进阶色彩调整（实现“精确一致”的关键）

综述：

摄像机进阶色彩调整的目的就是要得到更高质量、一致性更好的图像。在摄像机进行光电转换过程中，摄像机的参数设置和参数偏移都会影响图像质量，需要结合测试卡，示波器，技术监视器，光源等对摄像机进行多种调整，它能够避免各种误差的发生，如果把这些误差放在后期制作中进行修正则需要付出高昂且有损的代价。在摄像机调整过程中，主要利用测试卡和技监、示波器配合，调整各类矩阵（Matrix），来实现摄像机的精确色彩校正。

决定摄像机系统色彩还原质量有4个关键因素：

1. 镜头的光谱效应

2. 摄像机的分光系统

3. 图像传感器的光谱响应

4. 摄像机的可调电路部分（矩阵）

由于镜头的光谱效应，摄像机的分光系统，图像传感器的光谱响应这三部分大都只取决于制造商的的制造水平，调整的余地微乎其微。这里假设以上三部分完全符合相关标准且一致。我们能够进行的调整就主要是摄像机内部的电路（矩阵）部分。

5.1 认识五种主要色彩矩阵

矩阵是摄像机内部进行色彩处理的“数学运算”，是实现精细调色的核心工具。下面让我们来具体了解一下摄像机里的五种主要色彩矩阵

5.1.1 USER MATRIX (用户矩阵)

原理：直接调整 R-G、R-B、G-R、G-B、B-R、B-G 六组参数。调整一组参数时，相关颜色分量会随之联动。（注意：以 R-G 为例，意为向 G 里加 R）

应用：配合标准色卡和矢量示波器，手动微调画面色相相关参数。

功能：匹配不同品牌或型号摄像机的色彩。操作目标是使两台摄像机拍摄标准色卡时，在矢量示波器上的“钻石图”形状和大小尽可能一致。

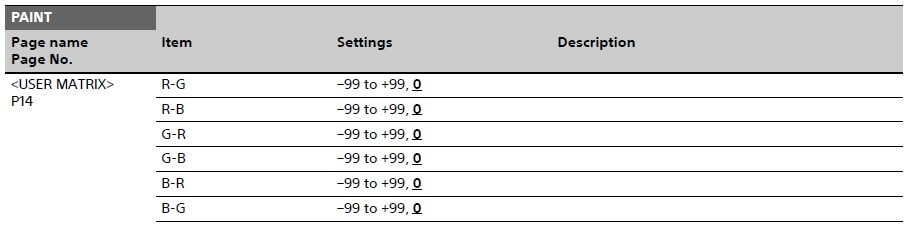

设置菜单示例: <用户矩阵>

5.1.2 MULTI MATRIX (多区彩色矩阵)

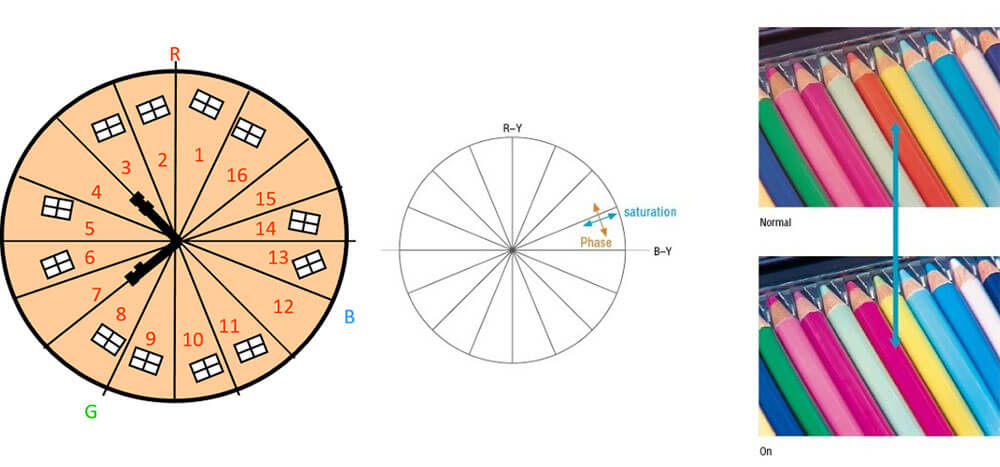

原理：在 PAINT 菜单里，将整个色调区间按相位分为（0-22）（23-44）（45-67）（68-89）（90-112）（113-134）（135-157）（158-179）（180-202）（203-224）（225-247）（248-269）（270-292）（293-314）（315-337）（338-360）十六个区间。可在每个区间内单独调整其色调（Hue）和饱和度（Saturation），提供精细色彩调整。机头、RCP 和 MSU 上都可以方便调整。

应用：提供极其精细的分区色彩调整能力，适用于：

● 多摄像机彩色精确匹配。

● 对某个特定颜色（如肤色、绿幕、天空，球场等）进行几乎不影响其他颜色的独立调整。

● 营造特殊色彩氛围等（如将绿叶调黄营造秋天感觉，将足球场草皮调绿提高画面质量等）

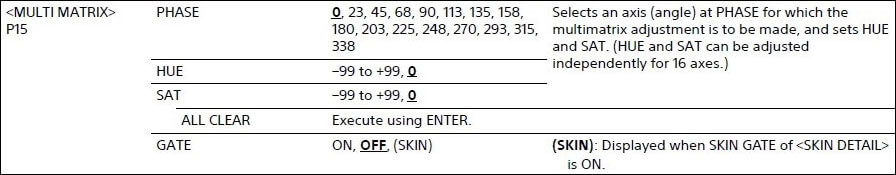

设置菜单示例: <多区矩阵>

5.1.3 OHB MATRIX (OHB矩阵)

原理：用于调整成像器件模块之间的颜色差异。

原理：一般位于维护菜单（MAINTENANCE MENU），通常出厂已调整好，一般用户无需调整。仅在使用时间过长的老旧摄像机需要重新修正时才使用。

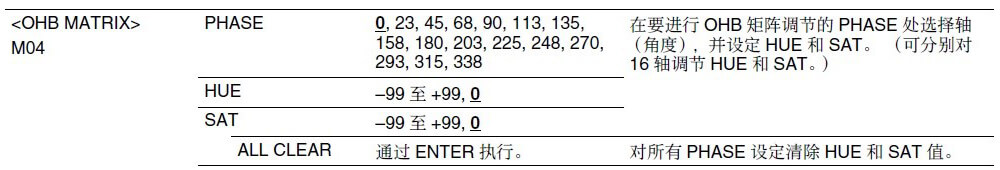

设置菜单示例: <OHB矩阵>

5.1.4 PRESET MATRIX (预制矩阵)

原理：由厂家精确计算，用于补偿不同色域标准（如SMPTE-240M、ITU-709、EBU等）下的摄像机光谱响应曲线。

应用：这是最基础的色彩校正，是USER MATRIX、MULTI MATRIX等其他矩阵的运算基础。建议选择与项目目标色域一致的预设矩阵。

注意：预制矩阵的开启/关闭会同时影响HDR和SDR的输出

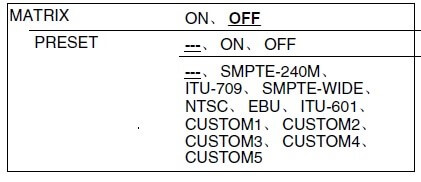

设置菜单示例: <预制矩阵>

5.1.5 ADAPTIVE MATRIX (自适应矩阵)

原理：索尼特有的自适应调整矩阵，用于预防特定颜色的过饱和现象。

应用：特别适用于综艺晚会等复杂光源下，对图像（尤其是蓝色区域）进行自动保护，防止颜色溢出和失真。

设置菜单示例: <自适应矩阵>

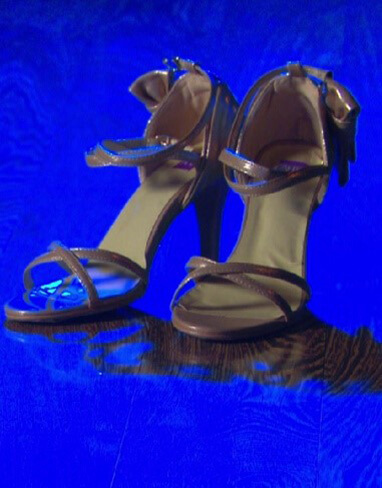

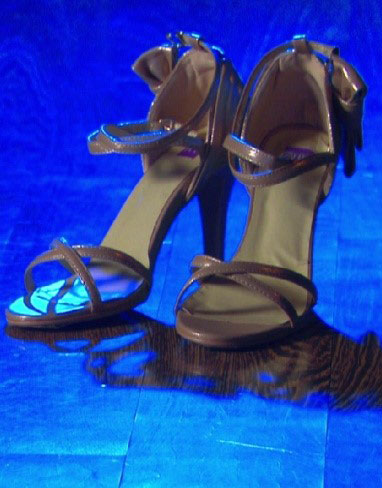

功能关闭/打开效果对比: <自适应矩阵>

5.2 几种矩阵之间的相互关系

OHB MATRIX 客户级别应用和单机使用时一般不加考虑,需要使用时由专业视频工程师进行调整，由用户控制的矩阵开关（MATRIX SW）打开与否对 OHB MATRIX 本身没有影响。

而PRESET MATRIX 就是针对不同的色域，由工厂所精确计算和实验所作出的补偿，故 PRESET MATRIX 就有ITU、SMPTE、EBU等等之分。这是最基础的彩色校正（用来补偿光谱响应曲线所失去的负区部分），而 USER MATRIX(包含 ADAPTIVE MATRIX) 和 MULTI MATRIX 的校正数据都是叠加在 PRESET MATRIX 之上的。

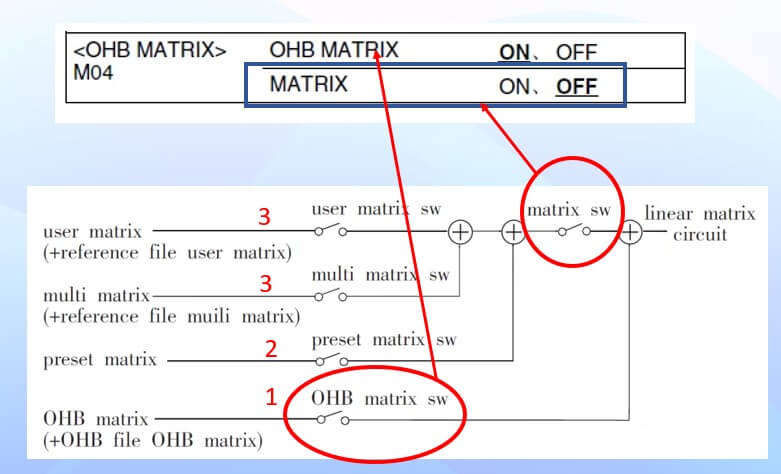

关于各种矩阵之间的关系，请大家参考以下示意图：

第六章：进阶色彩调整的具体方法及流程

步骤一：准备与基础设置

与基础调整中相同的准备工作不再赘述，具体见第三章：准备工作与环境设置

1. 摆放测试卡：将标准测试卡（如DSC Labs ChromaDuMonde28R）置于真实拍摄的光照环境下，确保光照均匀，无阴影、反光。

注：该测试卡是专业的色彩和灰度参考工具，包含以下关键部分：

● 色彩色块： 用于在矢量示波器上生成标准的“钻石图”，是调整 PRESET MATRIX, USER MATRIX 和 MULTI MATRIX 等的依据。

● 肤色色块： 提供准确的肤色参考，确保在进行矩阵调整时，肤色区域不会发生色偏（如变绿）。

● 11阶交叉灰度： 用于测试曝光、Gamma 曲线、主黑电平和动态范围等。在波形监视器上应呈现标准的“X”形波形，是调整基础参数的重要工具

2. 波形监视器设置：将 Bars刻度设置为 75% ，同时将测试仪的 V Gain 矢量增益设置到x 2.0

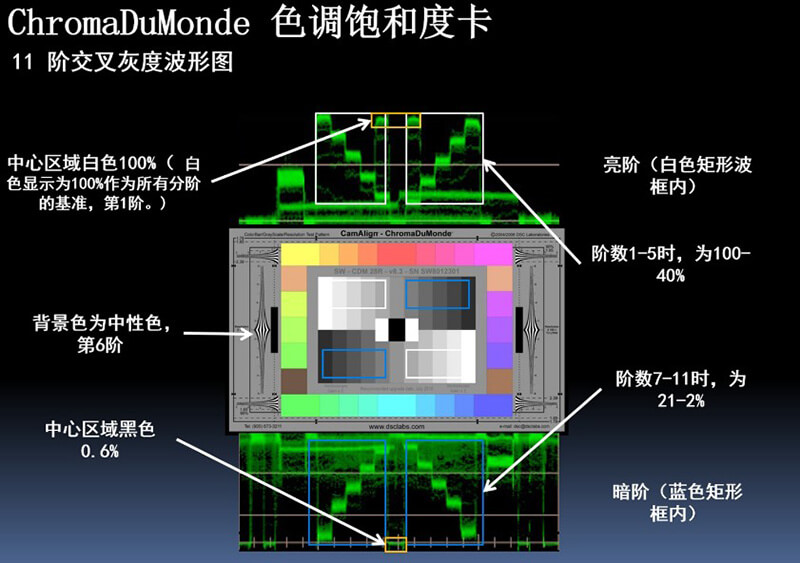

3. 波形确认：调整主黑电平（Master Black）使测试卡中间黑色色块电平在指定幅度 mV。确定伽马值，调整光圈（建议F4-F8之间），使测试卡上的白色第一阶（基准白） 电平为 100% (700mV)（建议关闭拐点以便使电平更加精确的到达700mV）观察并确认11阶交叉灰度在波形上应呈现平滑且对称的“X”形波形。（如下图）

4. 基础调整：完成第四章的“基础调整三部曲”相关步骤，确认黑平衡和白平衡精准无误。按照实际节目要求确认 PRESET MATRIX 已关闭或已设定为正确的目标色域（如ITU-709等）。观察矢量示波器，确认色块信息是否已大致落在对应的矢量点区域。

步骤二：USER MATRIX 粗匹配 + MULTI MATRIX 精调与肤色保护

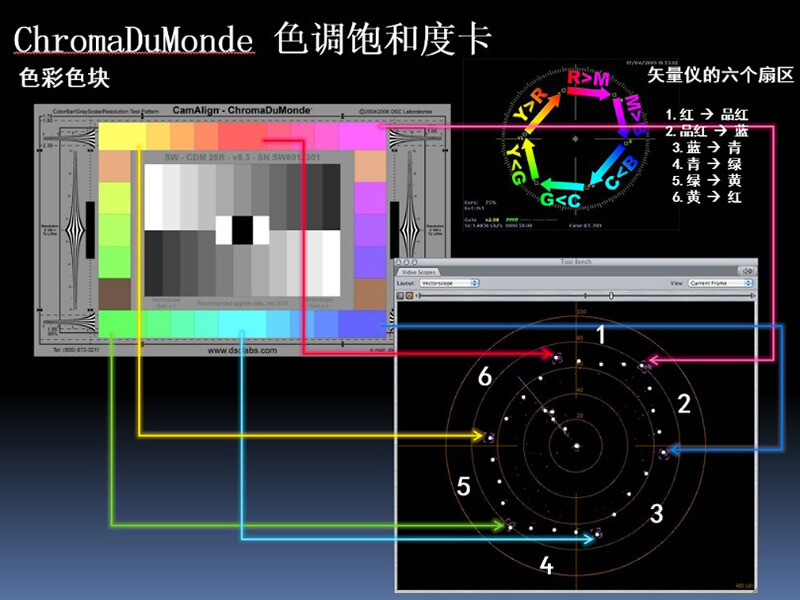

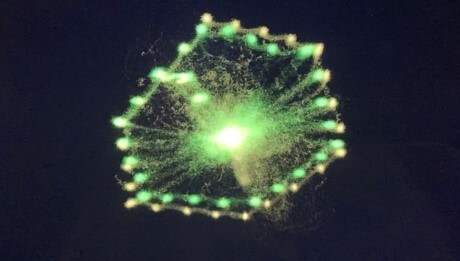

1. 观察矢量图：观察矢量示波器，ChromaDuMonde卡的六个标准色块以及相应中间色块会形成一个“六边形钻石图”。(如下图)

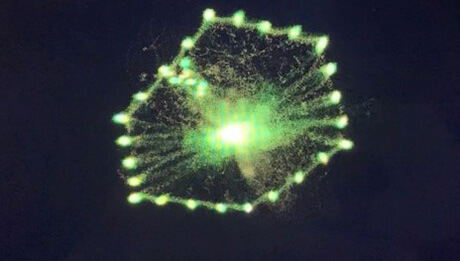

2. 调整操作：使用 USER MATRIX，对R、G、B、C、M、Y六个轴的色相和饱和度进行整体线性调整。操作目标是通过调整矩阵系数的加减，使示波器上的六边形图形尽可能标准。（如调整设备间一致性测需要与目标设备矢量波形尽量重合）。

3. 通过USER MATRIX调整后，如果某些特定颜色（如肤色、某个背景色）仍有偏差，说明需要使用MULTI MATRIX。

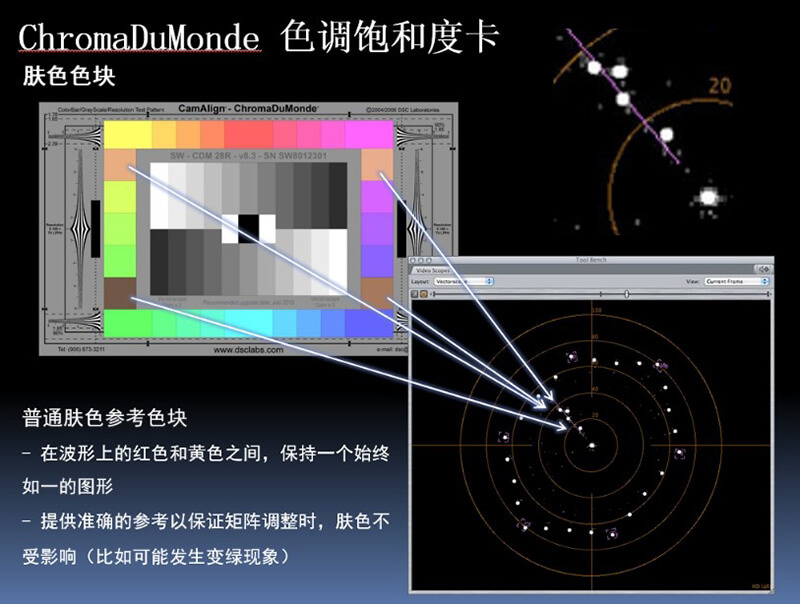

4. 优先保护肤色：肤色区域（通常在矢量图的红-黄之间） 是观众最敏感的。在调整前，应先用肤色色块（如ChromaDuMonde上的肤色色块，如下图）定位其在矢量图上的准确位置。调整MULTI MATRIX中影响该区域的相位时，必须优先以维持肤色准确为前提。

5. 精确区域调整：找到偏差颜色对应的相位区域（如180°-202°对应青色区域），独立调整该区域的色相（HUE） 和饱和度（SAT），直到其落在目标位置

一致性目标：

● 客观层面：当校准多台摄像机时，需利用波形监视器的 freeze（冻结截图）功能，将目标摄像机的波形与被调整摄像机的波形进行重叠化显示，使二者的亮度波形和“六边形”矢量图尽可能重合；（如以下示意图）

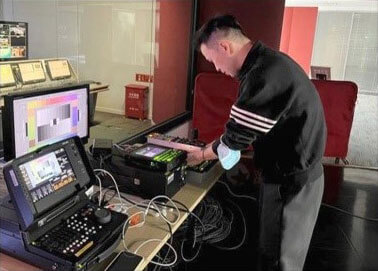

● 主观层面：同时使用切换台的 Wipe（划像）功能，将两台摄像机拍摄的色卡图像及人脸面部画面进行反复叠加对比，输入给标准的技术监视器（如BVM-HX3110等），再根据结果对相关参数进行微调，力求客观主观同时一致（如下图）

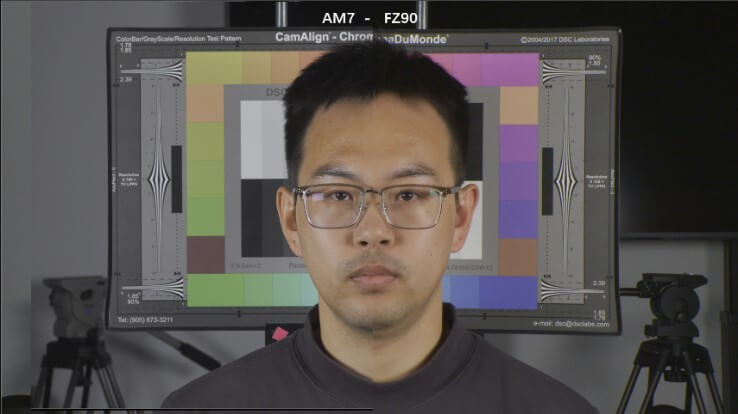

目标摄像机BRC-AM7（左）与被调整摄像机HXC-FZ90（右）左右划像后效果对比

第七章：案例与经验分享补充

7.1 案例：HDC3500/5500 与 HDC2580 一致性调整 tips:

1. 基础确认：确保HDC3500/5500 与 HDC2580的 OHB Matrix 均为ON状态，使一致性基础最佳。

2. 黑电平与信噪比平衡：为保证一致性，需对Master Gain做相应补偿：

o 向 HDC3500/5500 对齐：应将 HDC2580 的 MASTER GAIN 设置为 -3dB。

o 向 HDC2580 对齐：应将 HDC3500/5500 的 MASTER GAIN 设置为 +3dB。

7.2 CMG新闻联播演播室颜色调整经验分享：

1. 测试卡定位是关键：测试卡摆放的位置、角度必须与被拍摄主体的真实位置尽可能保持一致，根据不同主持人坐高的面部位置作为测试卡定位的标准和依据。同时注意测试卡摆放的角度应避免完全垂直于地面，要根据光源的照射方向做适度调整，通过测试卡把主持人接受到的实际光照尽可能全面的反射给摄像机系统。（但要同时注意避免测试卡反光问题）

2. 矩阵结合使用效果最佳：Preset Matrix 提供基础映射，User/Multi Matrix 提供精细调整及优化。

3. Gamma与肤色优化：通过调整 Gamma，可以提升中灰部（包含肤色）的层次感。配合 Skin Detail（肤色细节），能起到肤色、肤质美化的效果。（若需要 HDR/SDR 同步调整，则可以考虑使用 Live Tone Control 功能来代替 Gamma 调整）

4. 根据现场光照条件，适当降低主增益，提高画面信噪比；同时在满足节目亮度和景深要求的前提下，尽可能将镜头光圈设置在最佳成像范围内。

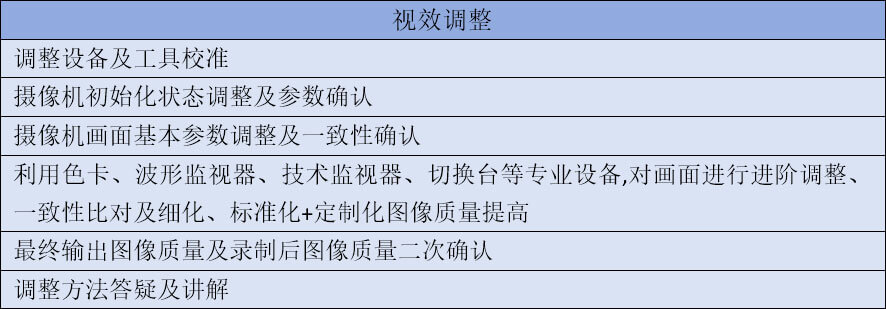

第八章：视效调整服务合同介绍
