龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

近年,新媒体需求蓬勃发展,增加了远程制作需求,电视转播技术的调整和节目内容多元化的要求越来越高。电视台、网络公司,制作公司等内容生产者更加关注新设备新技术对于节目质量、视觉效果、内容创新、高效流程等方面的贡献。
作为全球电视转播设备主要生产商,索尼在2023年先后发布多款重量级产品,包括HDC5500/3500V、HXC-FZ90、MLS-X1、NXL-ME80、CBK-RPU7、Virtuoso、BVM-HX3110在内的从拍摄-制作-监看-传输全流程多款产品。
为了验证新设备的功能性和实战性,我们近期借助年末北京广播电视台跨年和春晚录制,并其他客户交流机会,针对部分场景,同客户一起进行了部分新设备的实战测试,包括最新系统摄像机HDC-5500V、制作传输产品NXL-ME80、CBK-RPU7和Virtuoso的实战演示和功能测试。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

新产品在北京台春晚中进行实战测试

实战&测试要点:
HDC-5500V替换原系统HDC-5500,验证光学连续可变ND系统在大型综艺转播应用中带来的图像调整变化:光圈不变,调整亮度;亮度不变,调整景深;消除摩尔纹的效果。
测试NXL-ME80多讯道远程制作方案的可行性,结合第三方设备,进行视音频传输,通话、tally,返送信号,并测试各种格式信号的接入(HD/3G/4X3G/12G/),接入切换台直接参与制作。
远程制作单元CBK-RPU7在现场制作的灵活使用,从摄像机机头取12G-SDI信号,由RPU7编码,经由HDC-5500V的Network Trunk传到HDCU5500基站,再由ME80接收信号并解码进入到切换台参与制作。
制作现场的4K PGM信号通过ME80实时低带宽高质量回传到后期,提高台内后期收录、调色、剪辑工作流程效率。
VIRTUOSO接入IP制作系统以及网关转换功能效果。
在部分客户处测试NXL-ME80在公网/局域网环境下传输信号的质量和延时。
本阶段的实战&测试过程和结果:
第一项内容,使用HDC-5500V对春晚现场进行舞台场景,大屏场景拍摄,利用摄像机系统的虚拟光圈,控制曝光设置,使用RCP拨杆和旋钮,可在LES光圈/可变中灰滤镜/主增益之间调节亮度。在不同光照条件下,实现精准控制。
第一步:虚拟光圈分为3段分别来改变亮度,但可以保持图像景深不变
• 设置物理光圈的上限和下限值
• 超过物理光圈的上限值,使用Gain Limit来改变亮度
• 低于物理光圈的下限值,使用VND的方式来改变亮度
第二步:DOF CTRL景深控制,可以保持图像亮度不变
• ND设置在2
• 设置光圈的Range值
• 改变Lens Iris值,实现景深控制,有效消除摩尔纹
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

虚拟光圈控制和景深控制原理

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

可变ND,景深调整

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

春晚中通过RCP虚拟光圈功能分别改变亮度和景深控制

在实际操作中,我们实现了通过ND滤镜系统进行亮度和景深调节功能,由于现场彩排涉及节目保密等原因,我们在其他区域复原了该操作并通过手机拍摄监视器的方式进行了画面记录和对比,供参考。实际效果也得到了客户的认可。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

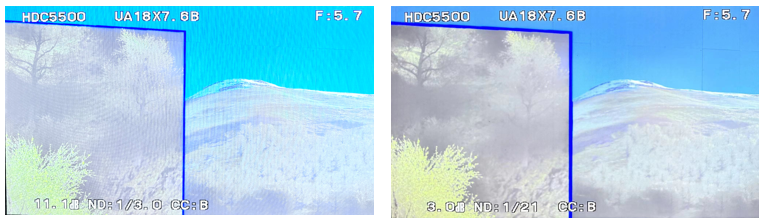

通过ND滤镜,进行景深控制,消除摩尔纹(手机拍摄监视器对比画面)



龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

亮度不变,景深变化(手机拍摄监视器对比画面)



龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

景深不变,通过调整增益或ND控制亮度变化(手机拍摄监视器对比画面)

第二项内容,进行NXL-ME80的相关功能测试,将配对的NXL-ME80分别设置成4K模式,高清模式,分别接入ST2110/4x3G/12G/HD/3G等不同规格信号,进行单信号/多信号在公网环境下进行传输,进行较长时间的稳定性测试,传输后信号要求为视觉无损标准(4K推荐使用60-100Mbps,HD推荐使用25-35Mbps)。
实践多讯道远程制作的可能性,需实现摄像机信号传输及返送信号接收测试,解码端接入B.B同步信号进行锁相,输出信号直接接入切换台参与创作,同时配合第三方设备(本次通过NAYA设备实现通话和Tally传输),实现辅助信号,通话,Tally的综合传输。



龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

ME80多讯道远程制作概念框图(适应本次测试场景)

以上功能在本次北京春晚中全部实现。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

ME80回传信号直接参与制作及示波器相位截图

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

结合第三方设备,完成辅助信号、通话、Tally功能测试



除了北京春晚演示场景,较早之前,我们还同其他客户在北京进行了同城和跨省远程信号传输测试, 多种测试环境下均测试约1小时,测试其延时情况和丢包情况:
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

测试网络示意图

我们分别在以下场景下进行传输测试(以下为部分场景举例),要求传输视频达到视觉无损画质,均保证画面流畅,无卡顿:



龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试
另外,最近还在各地进行了几次测试,分别为:
上海某客户处局域网内,高清单路,12M带宽,信号输出端到监视器端全程延时仅2帧;
某客户通过北京-上海普通公网传输测试,电竞画面,高清25M无损画质,,仅4帧延时;
北京-成都,普通百兆办公室共享网络,4K高画质,总延时仅6帧;
北京同城普通公网传输,4K高画质,延时仅3帧;
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

近期现场测试画面

第三项内容,CBK-RPU7+NXL-ME80配套传输的相关功能测试。公网环境下,在4K和高清模式,分别接入不同规格信号,进行较长时间的稳定性测试,效果达到预期。另外还测试了从现场摄像机机头取12G-SDI信号,由CBK-RPU7推流,码率60Mbs,从HDC-5500V的Network Trunk传到HDCU5500基站,进入转播车(测试自备)的交换机,再由ME80接收信号并解码进入到切换台参与制作了接入制作系统和辅助信号传输的测试。在现场我们还将视频码率提升至100Mbs在舞台背景大屏中观看,画质也得到客户肯定,整体功能测试也和ME80一样,出色的完成了预想的效果。



龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

通过摄像机Network trunk功能传回视频和辅助信号

值得一提的是,在2023年12月份的北京台跨年晚会上,也对CBK-RPU7+NXL-ME80的配套组合进行了系统实战使用,将跨年晚会中的一路PGM信号通过SDI视频线缆传输至4K/HD远程制作单元CBK-RPU7进行编码,编码格式为HEVC(H.265), 由于本次跨年晚会使用场景的重要性,客户首次使用该设备,故将码率调高到40Mbps,以确保安全, CBK-RPU7通过网线将信号送至NXL-ME80中,NXL-ME80又将基带信号送至硬盘录像机进行收录。客户也针对本次测试给予反馈:“通过简单的画面质量比对,原录像机路之后的HD 120Mbps信号与通过RPU7+ME80传输后的HD 40Mbps的画面质量比对可以达到视觉无损级别,包括暗部细节、低频信号的处理等方面做的都不错。只有将画面放大之后,可以看到传输后的画面细节信息有所丢失,有种柔化效果。总体主观评测效果不错,满足节目制作要求。” 后续我们也会再找机会测试更低码率的视频效果。



龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

BRTV关于跨年晚会NXL-ME80、CBK-RPU7设备测试流程示意图



龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

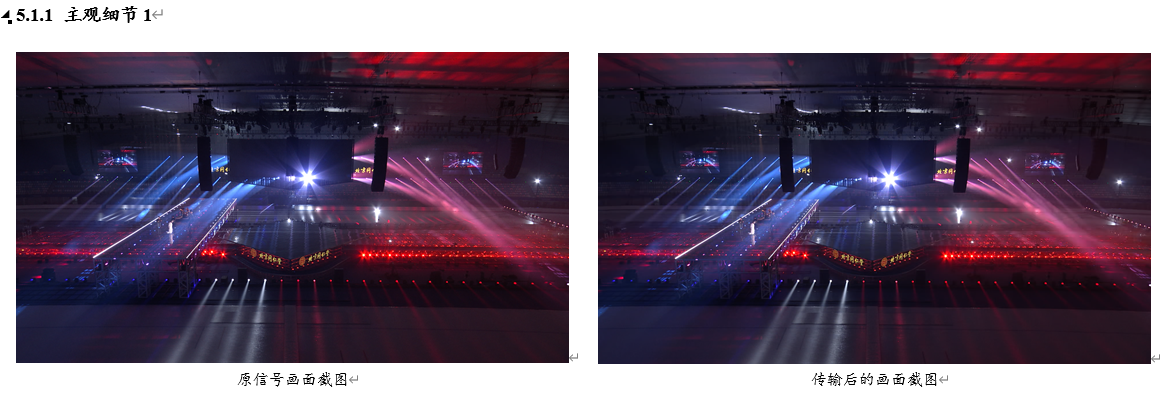

跨年晚会NXL-ME80+CBK-RPU7设备传输画面对比图



第四项内容,展示VIRTUOSO操作界面和强大的转换能力,VIRTUOSO可选处理选件的授权种类较多,在本次春晚中进行了相对较为简单的试用,使用了其网关功能,将外来SDI信号转换为ST2110信号进入系统中参与4K制作,转换效果客户满意。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

VIRTUOSO转换后的信号接入系统参与制作

通过近期包括北京电视台春晚的实战演示在内的多次实践测试,验证了索尼新产品——HDC 5500V、NXL-ME80、CBK-RPU7以及VIRTUOSO在复杂应用场景下的优越性能,率先实现了多种新产品同时在大型晚会录制中的实战应用。感谢客户信任并基于实践机会的同时,也在测试中吸收了客户提出的使用反馈和宝贵意见。对设备使用场景更具针对性的设计,更加符合客户对制作域、传输域上的复杂个性化需求。同时,我们期待这些产品在未来更多重大场合得到应用,能够为广大客户在节目转播、创作上带来更大价值。
最后祝大家龍行龘龘,龙腾四海,龙腾虎跃,龙年大吉!
注:由于测试结果受网络环境,线缆质量,设备状态等多方面因素影响、以上测试结果数据仅代表当时测试成果,不作为技术指标,仅供参考。
