简介

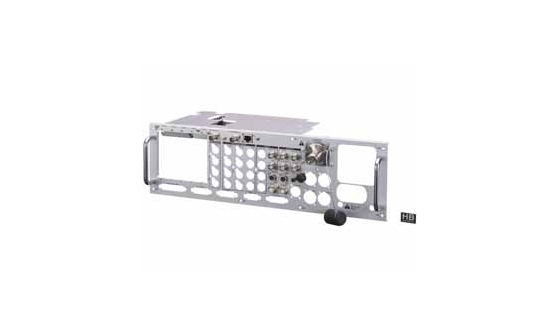

HKCU-HB10 光纤传输单元是 HDCU-1000 CCU 的升级版，它将 CCU 与适当装配的摄像机之间的信号传输比特率翻倍到 3G（3 千兆/秒）。具有此增强功能的 CCU 能够作为完整的 1080/50p 或 60p 制作系统工作。
升级的 CCU 和摄像机将可用于未来 3G 和 3D 视频环境中。
升级的 CCU 和摄像机将可用于未来 3G 和 3D 视频环境中。
支持 1080/50p、60p 信号输出
凭借 SMPTE425M 单链路选项功能，CAM-CCU 之间的 3G 高比特率传输支持来自 CCU 的 1080/50P、60P 信号输出。
支持 RGB 444 信号输出。
CAM-CCU 之间的 3G 高比特率传输支持来自 CCU 的 RGB 444 信号输出（此功能将于今年秋季提供）。
干线操作
干线操作提供双摄像机系统 2CAM-2CCU 或子摄像机系统 2CAM- 1 CCU 操作，其提供较少的布线操作
支持高清 SDI 提示器信号传输
可对高清 SDI 提示器进行配置，其作为高品质提示器或地面监视器系统有用。
属性
支持 1080/50p、60p 信号输出
摄像机与 CCU 之间的 3G 高比特率传输。可选 SMPTE425M 单链路功能
支持从 CCU 输出的 RGB 444 信号*
摄像机与 CCU 之间的高比特率传输支持从 CCU 输出的 RGB 444 信号*
*此功能已于 2010 年秋季提供
*此功能已于 2010 年秋季提供
干线操作
新型高比特率功能可在干线模式下使用，能通过一条电缆将两台摄像机与两个 CCU 相连。
此外，两台摄像机可与一个 CCU 连接，其中子摄像机的远程信号将添加到主摄像机的远程信号中。两者分别从 RCP 控制。在此操作模式下，计数器、内部通话系统和音频在子摄像机中不起作用。
此外，两台摄像机可与一个 CCU 连接，其中子摄像机的远程信号将添加到主摄像机的远程信号中。两者分别从 RCP 控制。在此操作模式下，计数器、内部通话系统和音频在子摄像机中不起作用。
支持高清 SDI 提示器信号传输
可对 HKCU-HB10 进行配置以为高清 SDI 提示器提供优质的提示信号，还可以提供地面监视器系统。
规格
通用规格
功耗
7.9 W（仅 HKC-HB15）
工作温度
-20°C 至 +45°C（-4°F 至 +113°F）
尺寸 (W x H x D)（不含突出部分）
SDI-95 板： 154 x 102 mm（6 1/8 x 4 1/8 英寸）
重量
1.0 kg (2 lb 3 oz)
高清干线输入
BNC (x1)
SDI 1
BNC (x1)
