XVS 系列入门级新成员
索尼荣幸推出新一代 XVS 系列制作切换台成员。XVS-G1 沿袭现有型号的诸多成熟特性及架构，还增添了多项先进技术，用于打造一系列视觉处理增强功能。该产品结合新一代 4RU 处理器、时新款控制面板（共四款）、新开发 Web 式操作菜单等诸多优点，并提供高效又简便的安装方式。XVS-G1 借鉴了 MVS-3000A 和 MVS-6530 切换台的成功经验，采用合理定价为用户提供全高清和 4K(UHD) 两种容量形式。XVS-G1 支持配置 1 至 4 级 M/E 切换台，并提供 16 个全功能键控器，在高清模式下，支持多达 44 路输入和 24 路输出；在 4K(UHD) 模式下，支持多达 24 路输入和 12 路输出。上述优点令其成为中小型演播室、便捷包及实况转播制作单元的理想之选。
下一代直播制作切换台平台
XVS-G1 引入了一种混合基础架构，借助可选的 GPU 式效果及图形模块进一步增强 XVS 系列成熟的视频处理架构。其配置保留了中央处理单元 (CPU) 和现场可编程门阵列 (FPGA)，同时增加了可选的图形处理单元 (GPU)，在保持高可靠性和稳定运行的同时，利用视觉处理增强技术，同时保持了高性能和灵活性。
利用 4K(UHD) 分辨率硬件和高动态范围 (HDR) 成像技术实现高速处理，不管在实时处理的性能和速度方面，还是在超低延迟方面，表现同样出色。采用新型软件技术的高密度、高分辨率视频处理技术，带来功能多样性和易于升级等优点。XVS-G1 系统提供了经济实惠、灵活的解决方案，以满足当今直播制作领域的创意之需。
利用 4K(UHD) 分辨率硬件和高动态范围 (HDR) 成像技术实现高速处理，不管在实时处理的性能和速度方面，还是在超低延迟方面，表现同样出色。采用新型软件技术的高密度、高分辨率视频处理技术，带来功能多样性和易于升级等优点。XVS-G1 系统提供了经济实惠、灵活的解决方案，以满足当今直播制作领域的创意之需。
利用可选 GPU 和模块化软件结构发挥创意的高潜力平台
XVS-G1 提供创新功能，包括内置剪辑播放器、3D 数字多重效果、额外静态徽标键以及新的多画面功能。索尼 SR Live 工作流和多个 HDR 格式转换选项也支持 HDR。
提供 16 个键控器，每个键控器自带 2.5D Resizer。可在 1 到 4 级 M/E 的各种配置中部署这些全功能键控器。每个 M/E 上提供额外的专用剪辑转换键控器。
可选 GPU 包提供基于文件的剪辑播放器，该功能首次集成到索尼的直播制作切换台中。高清模式下为四通道，4K(UHD) 模式下为两通道。可以存储和播放多个剪辑，每个高清和 4K(UHD) 内容的时长上限为 60 分钟。支持 MOV 或 MP4 容器格式广泛可用的 AVC 编解码器文件。
GPU 提供的其他功能包括高清模式下的 4 通道全 3D 数字多重效果或 4K(UHD) 模式下的 2 通道，以及四个静态徽标键控器。
可直接通过任一连网设备的 Web 浏览器将媒体文件轻松、即时加载到内部 SSD 存储。剪辑播放器和切换台的用户友好界面缩减了准备和设置时间，从而简化了直播操作。
提供 16 个键控器，每个键控器自带 2.5D Resizer。可在 1 到 4 级 M/E 的各种配置中部署这些全功能键控器。每个 M/E 上提供额外的专用剪辑转换键控器。
可选 GPU 包提供基于文件的剪辑播放器，该功能首次集成到索尼的直播制作切换台中。高清模式下为四通道，4K(UHD) 模式下为两通道。可以存储和播放多个剪辑，每个高清和 4K(UHD) 内容的时长上限为 60 分钟。支持 MOV 或 MP4 容器格式广泛可用的 AVC 编解码器文件。
GPU 提供的其他功能包括高清模式下的 4 通道全 3D 数字多重效果或 4K(UHD) 模式下的 2 通道，以及四个静态徽标键控器。
可直接通过任一连网设备的 Web 浏览器将媒体文件轻松、即时加载到内部 SSD 存储。剪辑播放器和切换台的用户友好界面缩减了准备和设置时间，从而简化了直播操作。
新设计的多画面系统

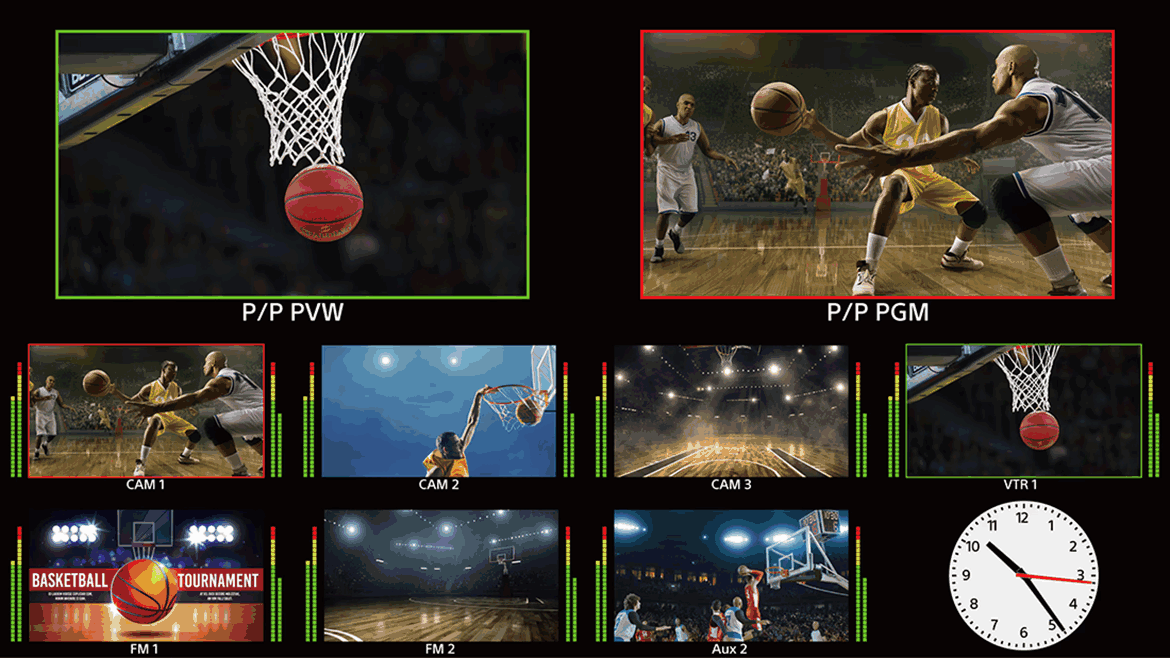

新设计的多画面系统提供增强功能，包括可视音频监控和时钟功能，可选择 4、10、13 和 16 路分屏。
新一代 Web 式菜单是新闻、体育和娱乐节目制作的理想选择
用户菜单基于新设计的 Web 应用程序。可通过连接的任一个人电脑、笔记本电脑或平板电脑灵活地进行有线或无线操作。增强型菜单系统以现有 XVS 系列广为人知的结构为基础，新式菜单能让用户轻松访问创新功能，如 GPU 剪辑播放器和其他徽标键控器。可同时查看多个菜单页面。Web 应用程序提供高效快捷的菜单导航能力，包括未来的远程操作能力。
菜单系统功能
• 基于 Web 应用程序的用户友好菜单设计
• 任一基于 Web 的设备可以通过 WiFi 进行无线菜单操作
• 可同时连接多达 16 个 Web 浏览器，以进行多菜单、多访问设置或远程操作
• 菜单显示中准确反映面板按钮状态
• 菜单层数更少，便于迅速访问所需项目
• 直观的菜单树结构和图形显示
• 可操作触摸板，用于参数调整
• 任一基于 Web 的设备可以通过 WiFi 进行无线菜单操作
• 可同时连接多达 16 个 Web 浏览器，以进行多菜单、多访问设置或远程操作
• 菜单显示中准确反映面板按钮状态
• 菜单层数更少，便于迅速访问所需项目
• 直观的菜单树结构和图形显示
• 可操作触摸板，用于参数调整
新的专用控制面板保留了索尼受欢迎的操作员功能
四款新型控制面板提供 1 个 M/E 或 2 个 M/E 配置，16 或 24 种源按钮布局。其设计源自索尼著名的 ICP-X7000 系列，能够实现紧凑、轻松和可靠的操作。此类面板沿袭了索尼 XVS 高端切换台的许多熟悉功能，包括任务关键型直播制作过程中的出色广播状态显示、舒适的按钮触感和可靠速度。
远程操作
除了用户熟知的使用体验，新面板还沿用了相同的远程功能，通过支持 L3 切换，简化复杂的远程工作流程。
XVS-G1 系统是中小型演播室、远程转播车、教堂、大学、企业和便捷包制作单元的理想选择。
XVS-G1 系统是中小型演播室、远程转播车、教堂、大学、企业和便捷包制作单元的理想选择。
属性
控制面板按钮布局
实用工具和 ShotBox 模块
• 15 个彩色 LCD 按钮，20 个可分配按钮
• UTIL/SB 模式：实用工具/ShotBox 调用
• 菜单模式：可通过旋钮调整菜单参数
设备控制模块
• 用于微调的易用型轨迹球，外加直接访问按钮
• Resizer/DME 调整（大小、位置、旋转等）
• DDR/VTR 控制（播放、停止、慢速搜索、快速搜索等）
转换模块
• 带可分配按钮的下一代转换模块，可实现更为灵活的操作
• OLED 显示屏用于显示 M/E 名称或转换速率
• 8 键转换按钮，用于 4 个键控器 (AUTO+CUT) 或 8 个键控器 (AUTO)
FlexiPad 模块
• Flexi Pad 用于创建和调用记忆功能，方便进行操作。
• 宏/ShotBox 直接执行、宏编辑
• 快照/划像快照/DME 划像快照调用
交叉点模块
• OLED 源名称显示（多达 12 个字符）
• 带可选颜色的三色按钮，便于对源进行分组
• 可分配指派按钮（键 1-8、AUX1-16、实用工具/ShotBox、宏）
• 支持键总线模式和键指派模式
• 15 个彩色 LCD 按钮，20 个可分配按钮
• UTIL/SB 模式：实用工具/ShotBox 调用
• 菜单模式：可通过旋钮调整菜单参数
设备控制模块
• 用于微调的易用型轨迹球，外加直接访问按钮
• Resizer/DME 调整（大小、位置、旋转等）
• DDR/VTR 控制（播放、停止、慢速搜索、快速搜索等）
转换模块
• 带可分配按钮的下一代转换模块，可实现更为灵活的操作
• OLED 显示屏用于显示 M/E 名称或转换速率
• 8 键转换按钮，用于 4 个键控器 (AUTO+CUT) 或 8 个键控器 (AUTO)
FlexiPad 模块
• Flexi Pad 用于创建和调用记忆功能，方便进行操作。
• 宏/ShotBox 直接执行、宏编辑
• 快照/划像快照/DME 划像快照调用
交叉点模块
• OLED 源名称显示（多达 12 个字符）
• 带可选颜色的三色按钮，便于对源进行分组
• 可分配指派按钮（键 1-8、AUX1-16、实用工具/ShotBox、宏）
• 支持键总线模式和键指派模式
在单一紧凑型处理器单元中实现强大功能
通过添加可选 I/O 板，可配置高达 4M/E、48 路输入、24 路输出（高清/1080p 模式）或 2M/E、24 路输入、12 路输出（4K(UHD) 模式）。
1.5G、3G 和 12G 视频连接支持标清、高清 (1080i/720p/1080p) 或 4K(UHD) 的多种信号源格式。
XVS 系列引擎提供出色的可靠性和性能
• 键控器与 Resizer
可利用 16 个全功能键控器（色度、线性、亮度、边框等）进行全 XVS 品质信号处理。各键控器自带内置 2.5D Resizer，可实现 16 种画中画透视效果。
• 帧存储
增强的帧存功能，用于存储静态影像、剪辑或音频文件。32 GB 内存用于帧率回调，并配有高速 SSD 用于备份和恢复。新的专用剪辑转换总线无需消耗任何键控器资源即可获得额外的转换层。
• 多画面
标配两个独立的高清多画面通道，支持一个 4K(UHD) 格式的 4K(UHD) 多画面通道。支持 4、10、13 和 16 路分屏、源名称和 Tally 指示灯。此外，安装 GPU 选项后，还可在多画面中显示时钟和音频电平表。
其他
• 宏、快照和关键帧效果允许在创造性的实时操作中快速存储和调用内存
• 标准内置冗余电源
1.5G、3G 和 12G 视频连接支持标清、高清 (1080i/720p/1080p) 或 4K(UHD) 的多种信号源格式。
XVS 系列引擎提供出色的可靠性和性能
• 键控器与 Resizer
可利用 16 个全功能键控器（色度、线性、亮度、边框等）进行全 XVS 品质信号处理。各键控器自带内置 2.5D Resizer，可实现 16 种画中画透视效果。
• 帧存储
增强的帧存功能，用于存储静态影像、剪辑或音频文件。32 GB 内存用于帧率回调，并配有高速 SSD 用于备份和恢复。新的专用剪辑转换总线无需消耗任何键控器资源即可获得额外的转换层。
• 多画面
标配两个独立的高清多画面通道，支持一个 4K(UHD) 格式的 4K(UHD) 多画面通道。支持 4、10、13 和 16 路分屏、源名称和 Tally 指示灯。此外，安装 GPU 选项后，还可在多画面中显示时钟和音频电平表。
其他
• 宏、快照和关键帧效果允许在创造性的实时操作中快速存储和调用内存
• 标准内置冗余电源
与 XVS 系列直播制作切换台的强大可靠集成
XVS-G1 切换台充分体现索尼 XVS 系列的可靠性、强健性和耐用性，可在紧凑型新式处理单元中实现轻松安装、设置和操作。
包括第三方新型和传统 tally 系统、演播室自动化控制在内的系统扩展能力，以及支持处理器和控制面板之间通过 IP 网络进行远程制作，可满足用户从简单切换台配置到大规模集成直播制作系统的各种需求。
包括第三方新型和传统 tally 系统、演播室自动化控制在内的系统扩展能力，以及支持处理器和控制面板之间通过 IP 网络进行远程制作，可满足用户从简单切换台配置到大规模集成直播制作系统的各种需求。

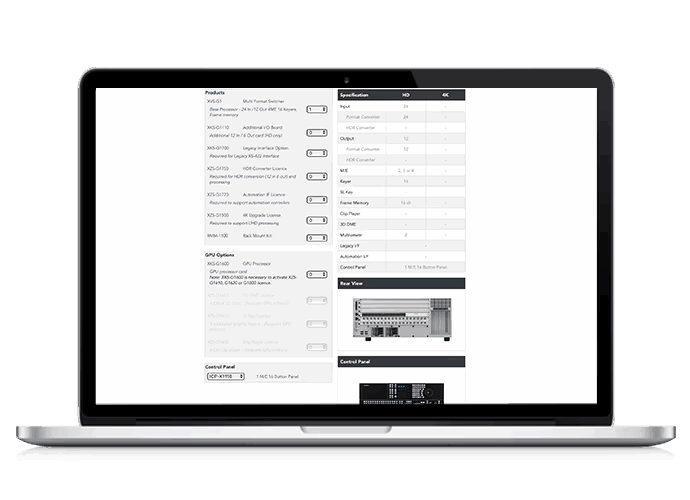

可选产品
切换台处理器和选项
• XVS-G1 多格式切换台处理器
• XKS-G1110 附加 I/O 板
• XKS-G1700 传统接口板
• XKS-G1600 GPU 包
• XZS-G1500 4K 升级许可证
• XZS-G1610 3D DME 许可证
• XZS-G1620 SL 密钥许可证
• XZS-G1800 剪辑播放器许可证
• XZS-G1750 HDR 转换器许可证
• XZS-G1770 自动化 IF 许可证
• RMM-1100 英寸机架安装套件
切换台控制面板 • ICP-X1116 - 1 M/E 16 按钮紧凑型控制面板
• ICP-X1124 - 1 M/E 24 按钮紧凑型控制面板
• ICP-X1216 - 2 M/E 16 按钮紧凑型控制面板
• ICP-X1224 - 2 M/E 24 按钮紧凑型控制面板
Aux Bus 远程面板 • MKS-R1620 – 16 按钮远程控制面板
• MKS-R3210 – 32 按钮远程控制面板
• XVS-G1 多格式切换台处理器
• XKS-G1110 附加 I/O 板
• XKS-G1700 传统接口板
• XKS-G1600 GPU 包
• XZS-G1500 4K 升级许可证
• XZS-G1610 3D DME 许可证
• XZS-G1620 SL 密钥许可证
• XZS-G1800 剪辑播放器许可证
• XZS-G1750 HDR 转换器许可证
• XZS-G1770 自动化 IF 许可证
• RMM-1100 英寸机架安装套件
切换台控制面板 • ICP-X1116 - 1 M/E 16 按钮紧凑型控制面板
• ICP-X1124 - 1 M/E 24 按钮紧凑型控制面板
• ICP-X1216 - 2 M/E 16 按钮紧凑型控制面板
• ICP-X1224 - 2 M/E 24 按钮紧凑型控制面板
Aux Bus 远程面板 • MKS-R1620 – 16 按钮远程控制面板
• MKS-R3210 – 32 按钮远程控制面板
规格
一般信息
电源要求
交流电 100 V 至 127 V，50/60Hz
交流电 200V 至 240 V，50/60Hz
交流电 200V 至 240 V，50/60Hz
功耗
100 V 至 127 V：7 A 至 5.5 A
200 V 至 240 V：3.4 A 至 2.8 A
（搭载可安装选购板时）
200 V 至 240 V：3.4 A 至 2.8 A
（搭载可安装选购板时）
工作温度
5 ºC 至 40 ºC（41 ºF 至 104 ºF）
储存温度
- 20 ºC 至 60 ºC（- 4 ºF 至 140 ºF）
工作湿度
10% 至 90%
尺寸（宽 x 高 x 深）
440 x 176 x 583 毫米（17 3/8 x 7 x 23 英寸）
重量
约 21 千克（46 磅 5 盎司）
（搭载可安装选件板时）
（搭载可安装选件板时）
视频输入/输出
输入（上限）(BNC)
44 用于主输入
（搭载可安装选购板时，XKS-G1110）
（搭载可安装选购板时，XKS-G1110）
输出（上限）(BNC)
24 用于输出
（搭载可安装选件板时，XKS-G1110）
（搭载可安装选件板时，XKS-G1110）
信号格式
SMPTE 259M-C，292M，424M，ST425-1，ST 2082-1
信号处理
4: 2: 2 数字分量
量化
12G/3G/HD/SD-SDI：10 bit
参考信号
参考输入
BNC (x2)，75 Ω 带环通输出高清三电平同步或模拟黑场
基准输出
BNC (x1)、75 Ω 输出高清三电平同步或模拟黑场
控制
LAN 1
RJ-45 (x1)，1000BASE-T
LAN 2
RJ-45 (x1)，1000BASE-T
GPI
D-sub 25 针 (x1)，开路集电极输出 16 通道，3.3V TTL 输入 6 通道
USB
USB 2.0 (x2)，USB 3.0 (x2) 只用于维护
TALLY/GPI
D-sub 25 针 (x1)，开路集电极输出 16 通道，3.3V TTL 输入 6 通道
可选
TALLY/GPI，RS-422 (XKS-G1700)
D-sub 25 针 (x2)，开路集电极输出 32 通道，3.3V TTL 输入 12 通道
RJ-45 (x4) 用于 RS-422 (x8)，通过断开电缆
RJ-45 (x4) 用于 RS-422 (x8)，通过断开电缆
系统格式
4K
3840x2160/59.94P，3840x2160/50P，3840x2160/29.97P*1，3840x2160/25P*1，3840x2160/24P*1，3840x2160/23.98P*1
高清
1080/59.94P，1080/50P，1080/29.97PsF*1，1080/25PsF*1，1080/24PsF*1，1080/23.98PsF*1，1080/59.94i，1080/50i，720/59.94P*1，720/50P*1
注
*需要 1 个以上版本。
ICP-X 面板 - 主体
电源要求
ICP-X1224/X1216/X1124/X1116：DC IN-A/B：DC 19.5 V
功耗
ICP-X1224：DC 2.1 A
ICP-X1216：DC 1.7 A
ICP-X1124：DC 1.6 A
ICP-X1116： DC 1.3 A
ICP-X1216：DC 1.7 A
ICP-X1124：DC 1.6 A
ICP-X1116： DC 1.3 A
工作温度
ICP-X1224 / X1216 / X1124 / X1116：5˚C 至 40˚C（41˚F 至 104˚F）
尺寸（宽 x 高 x 深）
ICP-X1224：912.0 毫米 x 438.5 毫米 x 94.7 毫米（36 x 17 3/8 x 3 3/4 英寸）
ICP-X1216：757.6 毫米 x 438.5 毫米 x 94.7 毫米（29 7/8 x 17 3/8 x 3 3/4 英寸）
ICP-X1124：912.0 毫米 x 292.2 毫米 x 87.9 毫米（36 x 11 5/8 x 3 1/2 英寸）
ICP-X1216：757.6 毫米 x 438.5 毫米 x 94.7 毫米（29 7/8 x 17 3/8 x 3 3/4 英寸）
ICP-X1124：912.0 毫米 x 292.2 毫米 x 87.9 毫米（36 x 11 5/8 x 3 1/2 英寸）
重量
ICP-X1224：约 15.0 千克（33 磅 1 盎司）
ICP-X1216：约 13.5 千克（29 磅 12 盎司）
ICP-X1124：约 9.5 千克（20 磅 15 盎司）
ICP-X1116：约 9.0 千克（19 磅 13 盎司）
ICP-X1216：约 13.5 千克（29 磅 12 盎司）
ICP-X1124：约 9.5 千克（20 磅 15 盎司）
ICP-X1116：约 9.0 千克（19 磅 13 盎司）
ICP-X 面板 - 控制
LAN-A1
ICP-X1224 / X1216 / X1124 / X1116：RJ-45 (x1)，1000BASE-T
LAN-A2
ICP-X1224 / X1216 / X1124 / X1116：RJ-45 (x1)，1000BASE-T
LAN-B
ICP-X1224 / X1216 / X1124 / X1116：RJ-45 (x1)，1000BASE-T
