咪咕8K转播车惊艳亮相,首秀成功彰显专业品质

甲辰龙年新春伊始,万象更新,各种转播活动精彩出发。咪咕8K转播车于3月1日成功首秀,完成了全国大型足球联赛开幕式和揭幕战的大小屏转播活动,屏幕中球迷热情澎湃,足球场风云再起,群雄争霸。新车新赛季,首战告捷。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图1:转播现场

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图2:车体展开

咪咕转播车是新的制作系统“顶流”之一,8K/4K/HD格式全面,最大8个8K讯道加26个4K讯道,主车和辅助车双子星深度融合,大个子有大能量。咪咕转播车在北京结束集成调试后,于2月21日回到上海,就快速坚决(提心吊胆)的投入了首战准备,整个活动获得上海广播电视台·上海文化广播影视集团有限公司(SMG)团队的大力支持。除了时间压力外,新的公共信号制作规范还在熟悉中,技术团队和制作团队需要在新车上进行磨合,转播系统也需要和新赛季第一场比赛的浦东足球场进行磨合,除了制作大屏幕公共信号,咪咕还同时制作小屏用的竖屏信号等,总之主打一个时间紧任务重,既不容有失,还要精彩呈现。
揭幕战是焦点赛事,包括开幕式和正式比赛两部分内容,以下从节目制作基本情况、摄像机颜色一致性、双区制作双车并用、系统基本配置等四个方面,带来咪咕转播车首秀前沿资讯。
01 节目制作基本情况
(1) 8K制作:以单机和流程测试为主
单挂两台Sony UHC-8300 8K系统摄像机,安装有富士8K镜头,利用PWS-4500多通道视音频服务器记录。8K画面能更好地让观众体验到体育场内观赛的现场感和沉浸感,为此严格按照直播赛事节目制作流程执行8K超高清制作尝试,为后续8K直播制作积累了宝贵经验。现场一台8K摄像机位于主席台一侧看台高位,拍摄全场比赛画面,另外一台8K摄像机位于场内一侧球门后,拍摄球门的特写镜头以及体育场内局部场景镜头,丰富了拍摄内容。8K摄像机还进行了AR测试,AR一方面是让图像效果丰富,另外一方面也将提供更多AR广告创收的可能性,将技术服务于销售。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图3:球门后 8K摄像机

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图4:HDC-F5500浅景深拍摄画面截取

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图5:HDC-F5500现场机位

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图6:ILME-FX3入场通道拍摄机位

(2) 4K转播:遵循制作手册,并有所拓展
现场转播以索尼摄像机为主,包括:
● Sony HDC-3500 * 8套用于常规系统摄像机拍摄;
● Sony HDC-5500 * 2套分别用于6倍速和3倍速拍摄;
● Sony HDC-F5500 * 1套可拍摄电影感的浅景深画面;
● Sony ILME-FX3 * 2套;
● Sony PXW-Z750 * 2套;
● 还有Sony Alpha 7S III 拍摄球迷(竖屏拍摄);
● 其它品牌摄像机 * 1套(飞猫拍摄);
● 大疆无人机 * 1套(航空拍摄);
● 定制高清微型摄像机 * 2套(球网拍摄);
所有外来高清摄像机信号,经过系统上变换4K分辨率和色域转换后进行信号制作。
摄像机常规应用之外:
● HDC-F5500系统摄像机在开幕式中文艺部分使用,用于拍摄歌手和明星近景,后续会考虑拍摄比赛中焦点人物和需要突出的局部图像。
● PXW-Z750摄像机用于拍摄主客队情况介绍,更衣室拍摄,大巴抵达、抵达采访等场景。
● PXW-Z750拍摄的素材不直接进入系统,而是在拍摄完后第一时间导入服务器进入系统,赶上播出窗口。
● 2台Sony ILME-FX3用于拍摄入场通道候场,球场仪式中的人物镜头等。
主流摄像机的使用,使得团队成员能快速上手,更好应对时间压力。竖屏制作使用来自SMT的转播车,这辆车同时用作咪咕转播车的备份车。
(3) 信号传输
节目公共信号分别送出4K和HD信号给到后方制作中心。本次焦点赛的传输情况,主路传输一路4K信号,带宽80M,备路传输一路HD信号,带宽20M。基带信号编码后通过电信专线传送至制作中心,制作中心完成图文包装后进行分发,同时制作中心将包装完成的信号由专线返送回转播车,并建立转播车和制作中心的实时双向通话。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图7:信号传输链路图

此处插播热点产品,索尼新推出的NXL-ME80编解码器,支持SDI和ST2110信号,通过索尼新开发的编解码和传输技术,可以实现低码率、低延时、同时具有高画质的实时媒体数据传输,即使使用最低码率,比如4K采用35Mbps,高清采用12Mbps,依然具有非常惊艳的画质表现。ME80可以跨越局域网和广域网传输,在专业的广播电视领域,实现媒体信号在网络中的高质量、高效率的传输,尤其高端、要求苛刻的节目制作领域的Live级别制作,比如体育赛事、新闻直播等。
02 摄像机类型多,颜色一致性是大的挑战
调整颜色的关键是找到基准摄像机,然后以基准为标杆进行靠拢调整。另外的关键当然是视效工程师,在视效调整中,人的作用是最大的。视效工程师根据制作手册,结合现场情况,调整多机位色彩还原度,使色彩准确并且整体色调一致,画面层次丰富。主要挑战之一是特种摄像机的画面质量,需要结合摄像机和上变换器/帧同步设备一起进行颜色调整,比如FX3采用高清50P,带HDR拍摄,经过4K上变换设备进入制作系统,在颜色一致性上有要求外,也需要平衡其电影机的特点。网口摄像机、无人机等利用Sony HDRC-4000进行上变换和颜色调整。HDRC-4000是基于索尼摄像机处理电路来修正信号、其菜单内容,术语意思能够快速上手,可以比照摄像机参数进行调整,所以Sony HDRC-4000对其它摄像机进行颜色一致性调整有很好的支撑。
此外,众多监看终端也是颜色一致性调整的关键。系统中监视器型号众多,比如电视墙监看采用的是电视机,调光区和慢动作区监看采用的则是监视器,所有信号都需要在索尼技术监视器(BVM-HX310)上进行反复对比,以此监视器作为信号调整的参考。电视墙信号监看尽量向技监颜色靠拢。本次转播电视墙监看统一采用HDR监看,索尼电视机的HDR显示效果和索尼技术监视器效果较为接近,因此相对更容易匹配。在调试摄像机画面时,特种摄像机信号和常规讯道可以在技监上多切换对比,还可以在电视墙的大屏幕上快速对比切换,对色调等进行双重比较确认。索尼摄像机+索尼信号转换(IPG、HDRC-4000、切换台内置转换功能)+索尼监视器形成了一个闭环,更加有利于颜色一致性调整。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图8:主制作区电视墙HDR监看

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

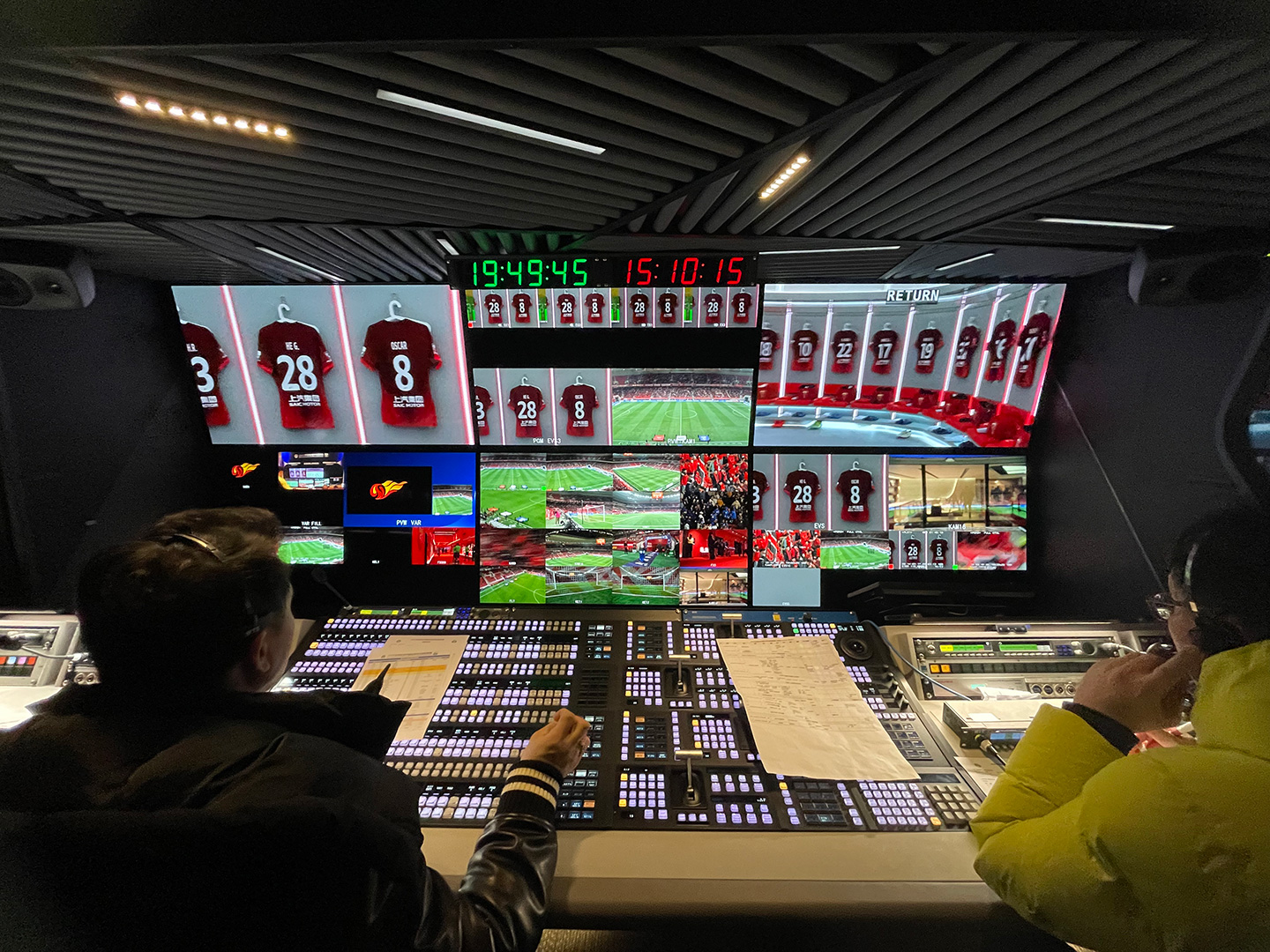

图9:第一制作区导播切换现场画面

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

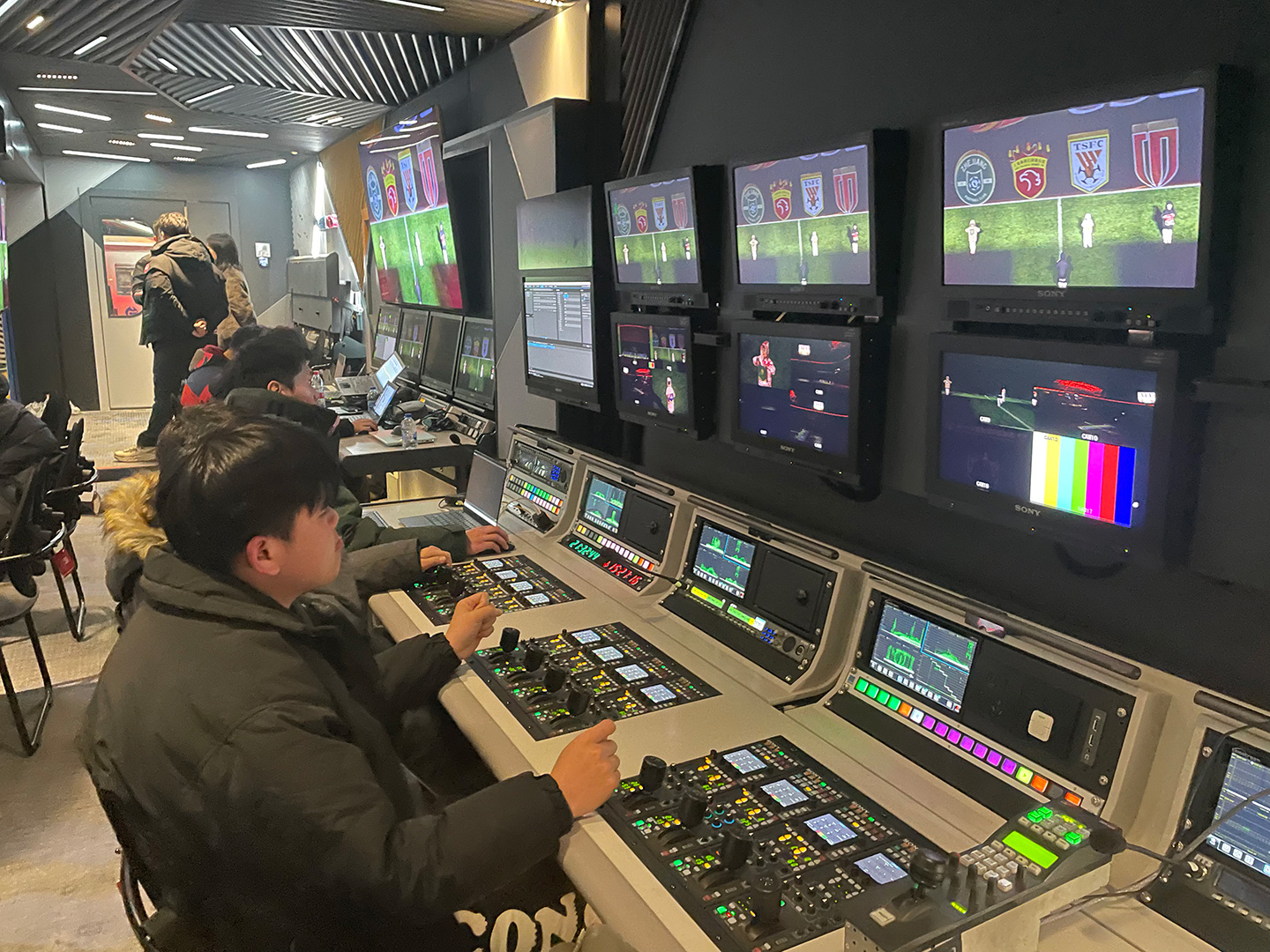

图10:技术调光区工作场景

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图11:慢动作制作区工作场景

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图12:CNA-2 Paint和HDR监控页面

索尼新推出的CNA-2单元,未来可以在简化摄像机调色流程方面提供更多助力。在CNA-2的Paint和HDR监控页面,可以实现索尼多机位摄像机参数的平行化监控,自动完成参数差异化对比,如下图。同时CNA-2也支持Web RCP和Web API,能够完成更多定制化场景的应用。
03 灵活制作:双区制作 IP红利:双车并用
咪咕转播车的导演区配备有双制作区,能进行双区节目制作,比如同时转播田径比赛同一时段的不同比赛内容,还可以类似于此次咪咕转播车的应用,就是第一制作区用于主制作切换,第二制作区则用于慢动作导演切换。慢动作导演切换后的慢动作输出信号送回给到主制作导演进行切换,通过双区切换准确捕捉赛事关键画面,将实况画面和回放内容合理组合展示赛事故事,为观众带来强烈的视觉冲击,营造具有“记忆点”的赛事故事。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图13:双制作区协同切换

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图14:主车和辅助车双车并用

双车并用是指咪咕主车和辅助车并肩作战,谁也离不开对方。和传统主车+工具车的组合相比,咪咕转播车配套的辅助车功能有更大的扩展,和主车形成了系统资源共享,操控空间拓展,同时预留了未来创新模块所需的空间。
主制作车包含了核心的制作设备,包括脊叶核心交换机、切换台、IP网关、监看设备、音频设备、通话设备、多通道慢动作服务器、IP管理系统等。
辅助车有一组叶交换机,多台索尼的PWS-4500多通道服务器、P网关、编解码器等。同时辅助车还装有全车UPS,外部供电先接入辅助车,经过UPS后再给到主车。这也是大系统下减少主车空间压力的一种方式,主车空间通常相对有限,选择将部分设备挪至辅助车,腾出更多空间给制作使用。辅助车上既有常规设备的存储功能,还有设备机柜、扩展工位、UPS等,可以实现边缘算力的扩展以及AR制作的扩展,具有数据中心潜力,实属一辆多功能车。
主车和辅助车采用光缆连接,两车之间预留了主备各800G带宽,满足任意场景使用。在本次赛事中,通过两根定制的多芯光纤进行了两车级联,大大减少传统线缆连接的数量,多芯光缆将辅助车核心交换机和主车核心交换机进行了IP互联,在辅助车上便可以完成多通道录制以及虚拟AR制作, 这是典型的IP“红利”应用。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图15:IP互联示意图

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图16:双车级联光缆连接

04 咪咕转播车基本情况
咪咕转播车是新完成的转播系统,系统以IP架构为制作核心,具备8K/4K/HD兼容和并发制作能力,同时具备元宇宙、5G、边缘算力等新技术接入承载能力,是在全球率先形成8K 120P视频直播拍摄、编辑制作、编码全流程的超大型转播系统。此次首秀,咪咕转播车主要使用了8K/4K/HD制作能力,后续将继续探索比特转播、数实结合的制作能力。
核心SDN系统采用的是Sony VideoIPath管理系统,支持资源池共享、多系统级联,实现所有资源在同一平面交互,之后我们计划测试VideoIPath管理系统和咪咕演播室原有LSM管控的IGMP系统的互联互通管理,使系统更具扩展性、灵活性与安全性。
咪咕转播车车体为北京星光陆通建造,主车厢体长度为13.75米,采用2米+1.8米双侧拉结构,展开达6.3米,车内工位最多为42个,提供新形态制作工位,是目前国产化建造的最大规模车体之一。
龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图17:咪咕转播车介绍

龍行龘龘,索尼多款新品在北京台春晚等多场景实战测试

图18:车内布局总览

车内关键设备:
● 摄像机:Sony 8K超高清摄像机UHC-8300*8套;4K超高清摄像机HDC-3500*16套;4K超高清高速摄像机HDC-5500*2套;预留6讯道4K超高清高速摄像机讯道;
● 切换台:Sony XVS-9000*2套,可以实现8K两M/E制作,8K/4K分区制作;
● IP信号核心调度管理系统:Sony/Nevion VideoIPath管理系统;
● 节目制作转换单元:Sony HDRC-4000*2台;
● 多通道录制服务器:Sony PWS-4500*8台;
● 慢动服务器:EVS XTVIA(6通道4K)* 2台;
● 信号监看,含监视器和电视机:Sony BVM-HX310,PVM-X2400,PVM-X1800,LMD-A240,LMD-A170,LMD-A220,XR75Z9J,XR-55A80L等;
● IP网关:Sony NXLK-IP50Y,NXLK-IP51Y,Evertz ev670-X30-HW;
● 通话系统:RTS ODIN128 *2台;
● 调音台:LAWO MC256 * 2台 , 48推子+16推子 ,实现5.1.4制作能力;
● IP画分:Evertz ev670-X30-HW *6块;
● 基带矩阵:Evertz NEXX-5-32x32-PKG1 *1台,主要用作监看调度以及应急备份;
● 8K/4K/HD 交叉变换器:For-A IF8K-UCN。
每一辆转播车都很特别,咪咕转播车的特别之处是8K制作能力,是综合平台的扩展能力,是AR/VR/XR实时互动制作能力及呈现方式,是辅助车的深度融合,是对技术的不断追求,最终在大小屏幕上展现出图像的力量。
截止今日,咪咕转播车上周又在上海八万人体育场顺利完成了第二场联赛的转播。咪咕转播车甫一启程,便在短时间内出色地完成了两场高级别、高水平的转播任务,勇攀高峰。这一成就得益于转播团队中的精英骨干们严谨细致的工作态度,以及他们所使用的先进、可靠的高质量设备。他们的辛勤付出和专业技术能力,确保了转播活动的圆满成功,为咪咕赢得了广泛赞誉。索尼很荣幸能为咪咕转播车提供关键设备和服务,共同见证美好时刻,助力制作优秀节目,期待咪咕转播车不断探索,走出新高度。
