HDR（高动态范围）是4K的标配，大家研究众多。今天着重聊下索尼新的 HDR Look。

首先说下目前的发展背景。HDR 在实际应用中不断改进，相关制作理念不断升级，主要表现在：

1、 指南升级：ITU-R BT.2408-4（HDR 电视制作操作实践指南）基于实践，在持续更新；
2、 制作公司的LUT数量增加：代表性的 BBC LUT 针对不同应用，也在不断增加，目前更新到1.5版本（20个LUTs）。BBC 是 HLG 的标杆，所以相关 LUT 都是以标准的 HLG 为中心；
3、 厂家方法升级：代表性的比如索尼，从 HLG 曲线入手，既支持原始的 HLG，也提出基于 HLG 的变量，从早期的 HLG_Live，升级为新的一套HDR Look，方便现场转播制作。

正是因为 HDR 在理论上具有些许复杂性，那么在实践中就有了追求简便调整的需求，但也要精益求精，于是上述提到的 LUT 调整方式和 HLG 变量基础上的固定参数调整形式，成为目前应对个性化和统一化两种场景的主要方式。国内从业者，使用固定参数方式为多。比如央视会有测试后的参数设定要求。东京奥运会，不同设备支持 LUT+ 固定参数调整两种方式。

LUT 针对特定场景，可以获得较好的效果，但是场景更换，则需要更换 LUT。固定参数调整操作较为复杂，针对不同场景，可以获得较为理想的效果。

在 ITU-R BT.2390-8（用于制作和国际节目交换的高动态范围电视）和ITU-R BT.2408-4（HDR 电视制作操作实践指南）中都提到了一个词“Look”，与此相关，索尼公司的产品中，发展了新的和“Look”有关的新理念和新设置。以下介绍 HDR Look 的基本涵义，并结合索尼产品的设置，拓展 HDR 的运用。

什么是 HDR Look？作用是什么？

我们先来看看什么是 Look，Look 可以翻译为“观感”，是一个描述画面观感的术语，在电视行业，它主要被认为是画面的色彩饱和度与画面色调的结合。

从技术上来说，它是由视频信号的 OETF 和显示端 EOTF 共同来定义的，包括调色师/技术人员赋予视频信号的创意。简单来说就是通过 HDR Look 的不同设置，可以调整整个范围内视频信号的画面观感，从而给 HDR 图像创意控制提供额外的灵活性。

什么是HLG_Live?

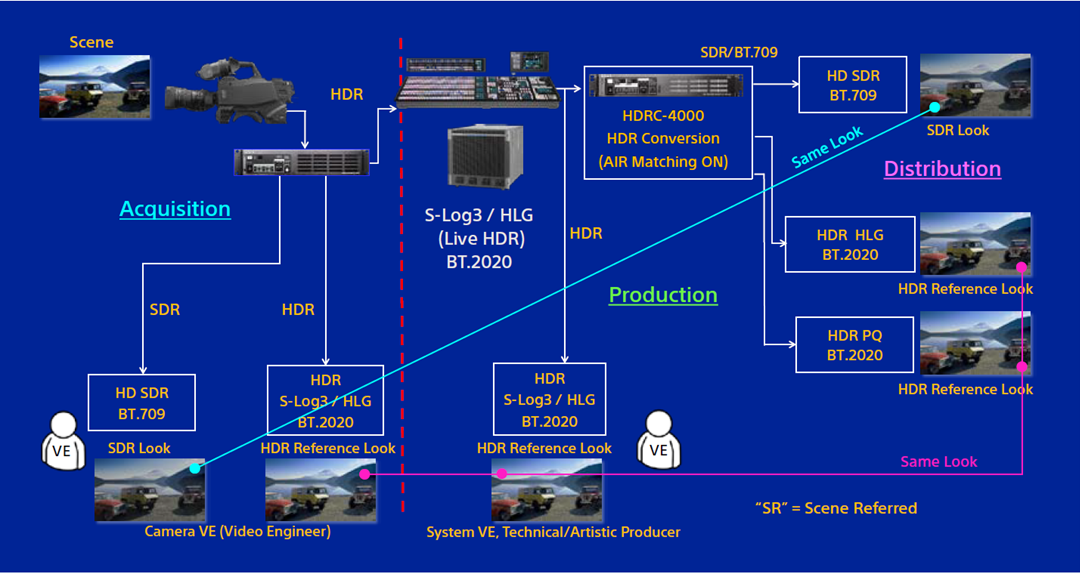

索尼最早采用的是 S-Log3 作为中间母版，在末端通过 HDRC-4000 转换为 HLG，为了最小化转换流程，同时保持 S-Log3 高质量画面，索尼于 2017 年提出了 HLG_Live。HLG_Live 几乎覆盖了 S-Log3 OOTF 相同的动态范围，它可以视为以HLG（BT.2100）为载体，具有 S-Log3 高质量的 HDR 曲线。这种 S-Log3 和 HLG 结合用于转播的理念，有几个考虑：

• 首先 S-Log3 在低亮度区域（100nit）和 SDR 的 OOTF 非常类似，那么 HDR 制作中用 SDR 调光，可以得到较好的效果。
• 其次得益于 S-Log3 在高亮部分可以很好的呈现图像而不会过度曝光的优势，HLG_Live 相较于 HLG（BT.2100）具备更高的亮度和饱和度。S-Log3 设计值可覆盖 6000nit，HLG 是 1200nit。
• 再者，S-Log3 本身宽广的记录特性，可以作为中间母版，在多种曲线转换时，尽可能减少损失。

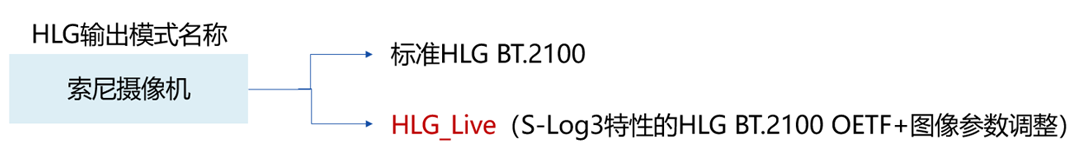

图1：HLG 和 HLG_Live 的关系

HLG_Live 是索尼对 HLG 的改进版本，也可认为是“索尼版” HLG，配置在索尼广播级4K系统摄像机、4K ENG 肩扛摄录一体机等设备上。在这些设备上既可以选择 BT.2100 定义的标准 HLG，也可以选择索尼的 HLG_Live。

HLG_Live 和 HLG 的区别

HLG_Live 与 HLG 的区别是灵敏度与转换SDR时的增益差不同。例如，索尼 HDC4300 摄像机设置为 HLG_Live 时，其灵敏度比设置为 HLG 时提升了 5dB，接近1档光圈，对低照度拍摄非常有利，HLG_Live 可以理解为标准 HLG (OETF) + Live (HDR Look/OOTF)。但请注意，在监视器端，不管是选择 HLG_Live 还是 HLG，EOTF 都选择 HLG。

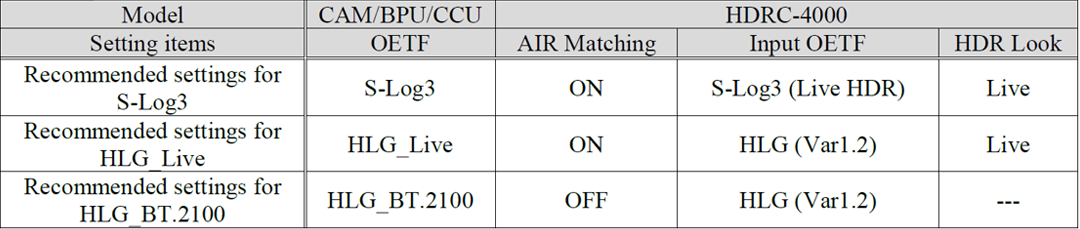

HDRC-4000 自 2.30 版本后增加了 HDR Look 功能，与之前的 HLG_Live 的联系和区别见下图。

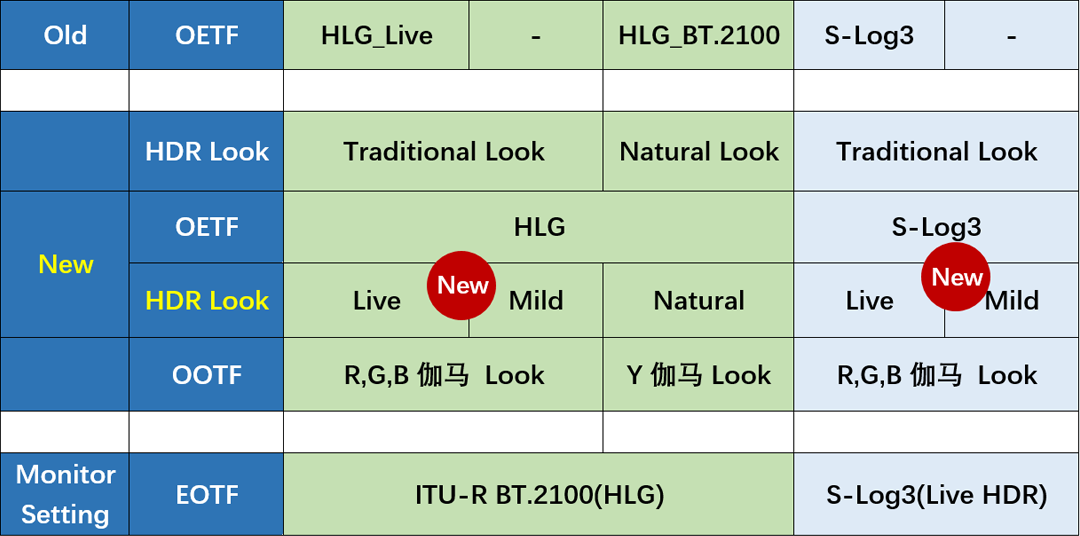

图2：HDR Look 介绍

什么是 Natural Look 和 Traditional Look

前面提到，Look 指的是图像的色彩饱和度和图像色调的结合，从技术上来说，它是由视频信号的 OETF 和显示端 EOTF 共同来定义的。Look 分为 Natural Look 和 Traditional Look。

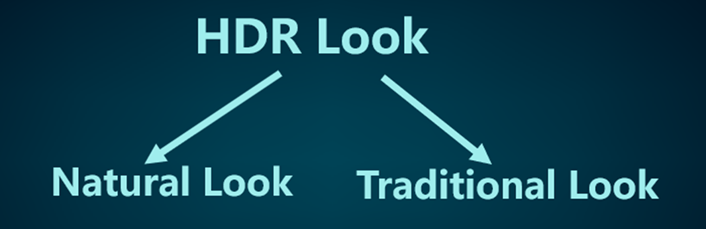

图3：HDR Look 分类

Natural Look “自然” 观感

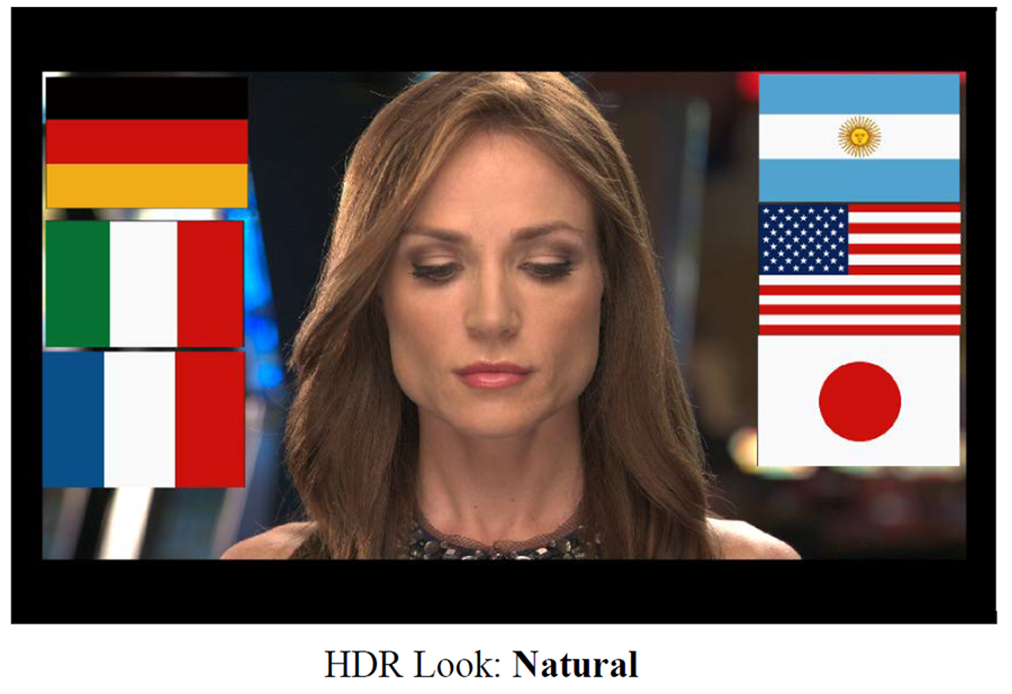

Natural Look “自然”观感是一个新的术语，被用来非正式地描述以 ITU-R BT.2100 标准创建的 HLG HDR 格式的观感。也就是我们常说的 HLG（ITU-R BT.2100），它仅将伽马非线性曲线应用于亮度分量信号，而不是R、G、B分量。因为这一过程可以创建更为精细的色彩呈现，从而与摄像机所成像的本地画面的色彩参数相匹配，因此显示图像的饱和度更接近于真实场景，故称为“自然”观感。

Traditional Look “传统” 观感

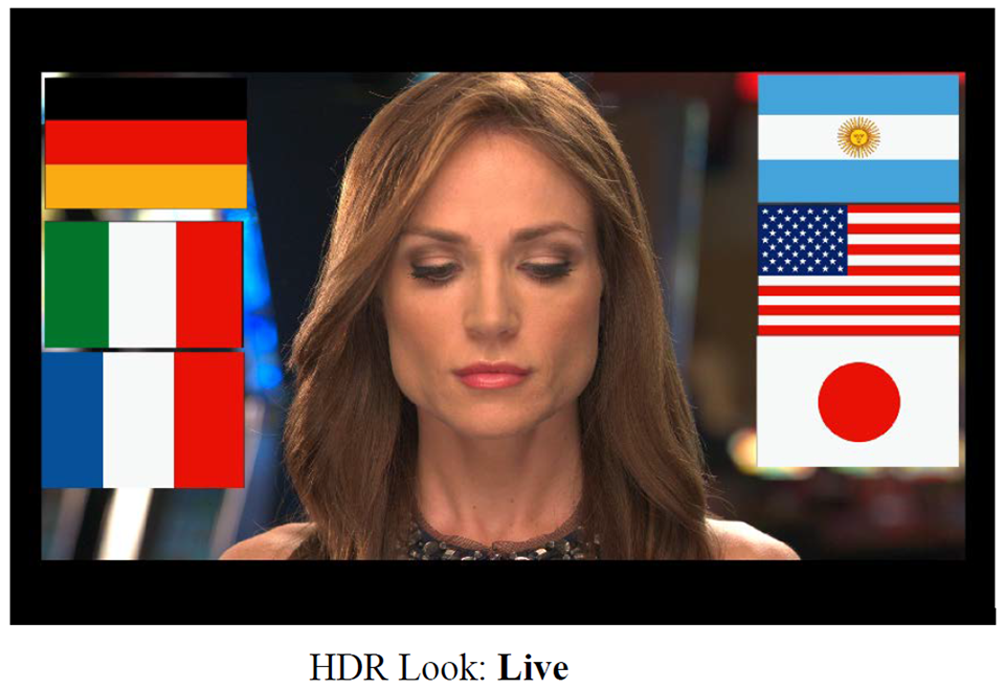

Traditional Look “传统” 观感，之所以称为 “传统” 观感，是因为在 HDR 之前的 SDR 就是以这种观感存在的，而 S-Log3（Live）、HLG（Live，Mild）与 SDR 具有相似的 “传统” 观感，它们的 OOTF 伽马曲线被独立地应用于R、G、B分量，因此会增加图像饱和度，使画面看起来比真实场景更鲜艳，这也符合过去以来观众被电视培养的观看习惯。与此类似的情况，BBC针对更多彩色HDR图像的需求，会采取标准 HLG 转换 LUT表+摄像机图像参数控制的方式。ITU-R BT.2390 中描述了如何在增加色彩饱和度的情况下依然可以在显示端保持色调曲线不变，并正确显示HLG图像。HDR Look 中的 Live 和 Mild 正是利用这一原理，产生比 Natural 更高的色彩饱和度。

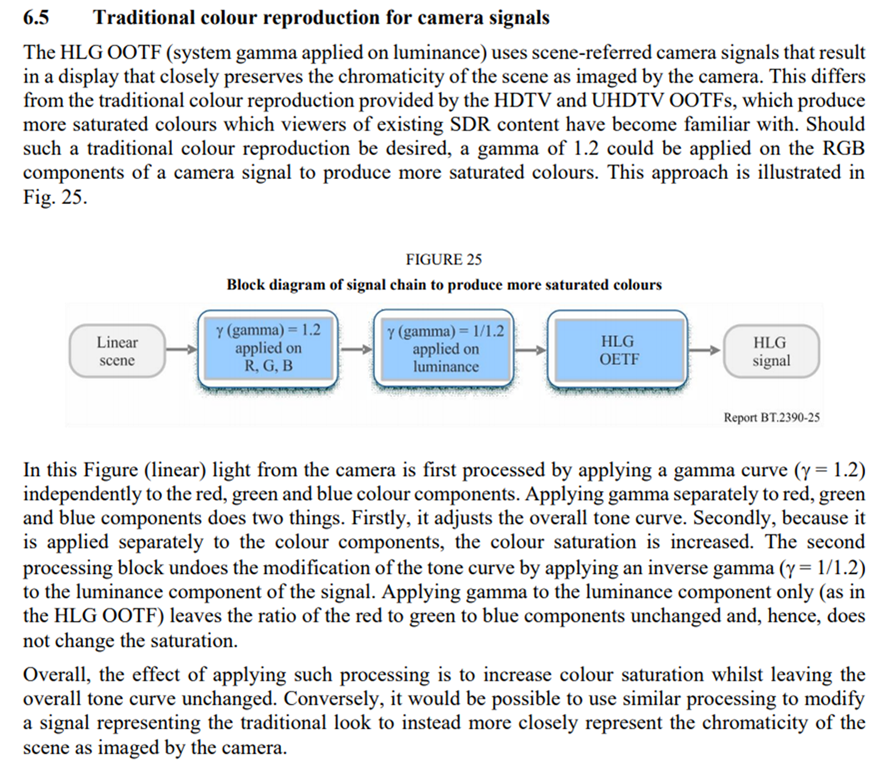

图4：ITU-R BT.2390 中 Live 和 Mild 对应原理描述

不同 HDR Look 的特点

实际上，现在的 HDR Look 中的 Live 对应的是原来的 HLG_Live，Natural 对应的是原来的 HLG_BT.2100，而 Mild 为新增加的，画面饱和度介于 HLG_Live 和 HLG_BT.2100 中间的一种信号设置，它针对 DR（显示光参考）和SR（场景光参考）的往返转换（Round-Trip）有一定优势，Mild 进一步减小了 DR 上 + SR 下往返转换时饱和度增大的问题，扩展了往返转换组合的灵活性。

此设置用于定义画面观感。这些选项称为 “实时(Live)”，“柔和(Mild)”和“自然(Natural)”，它们的图像特点汇总在下表中。

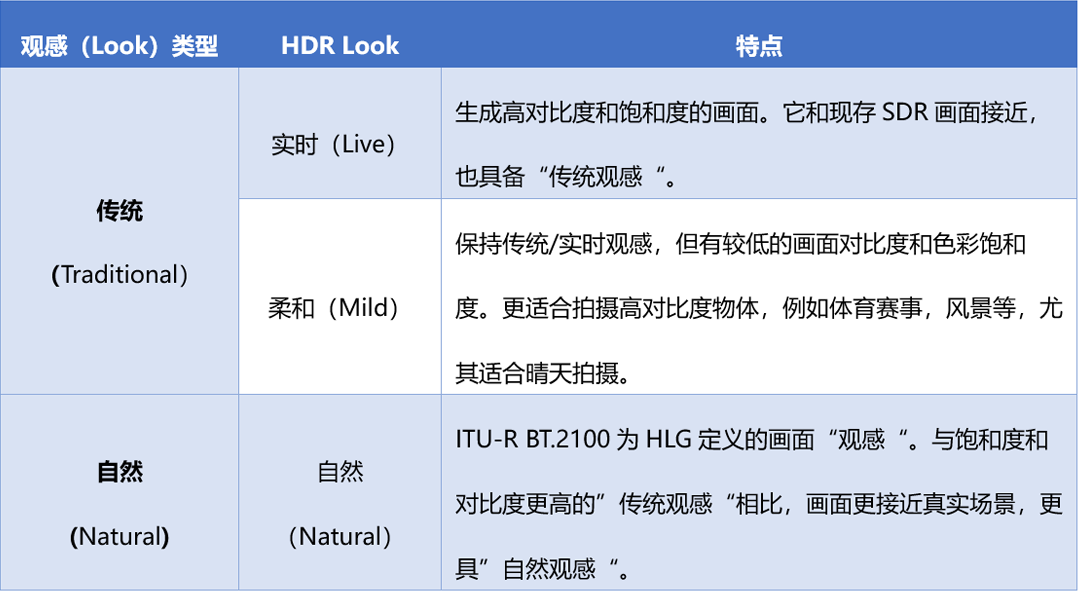

图5：HDR Look特点
